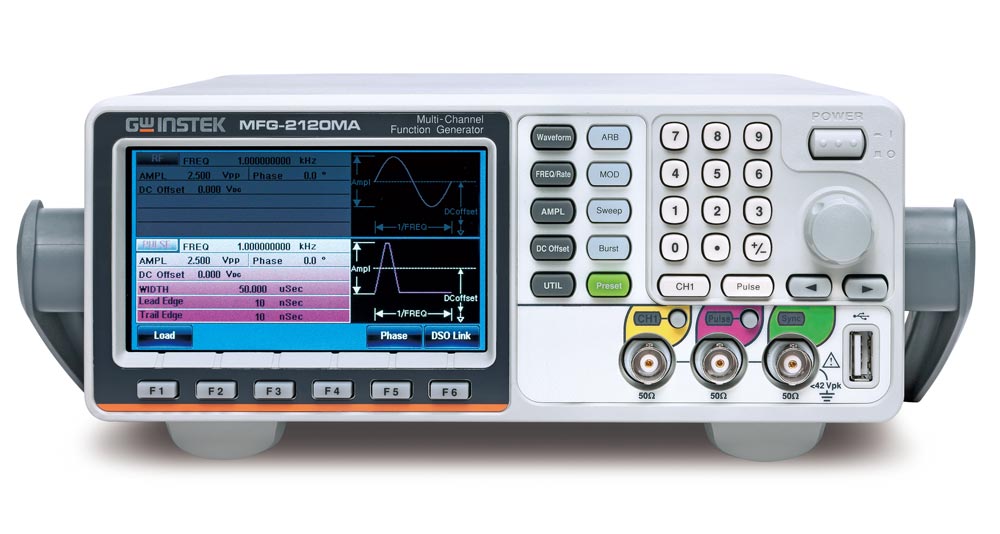

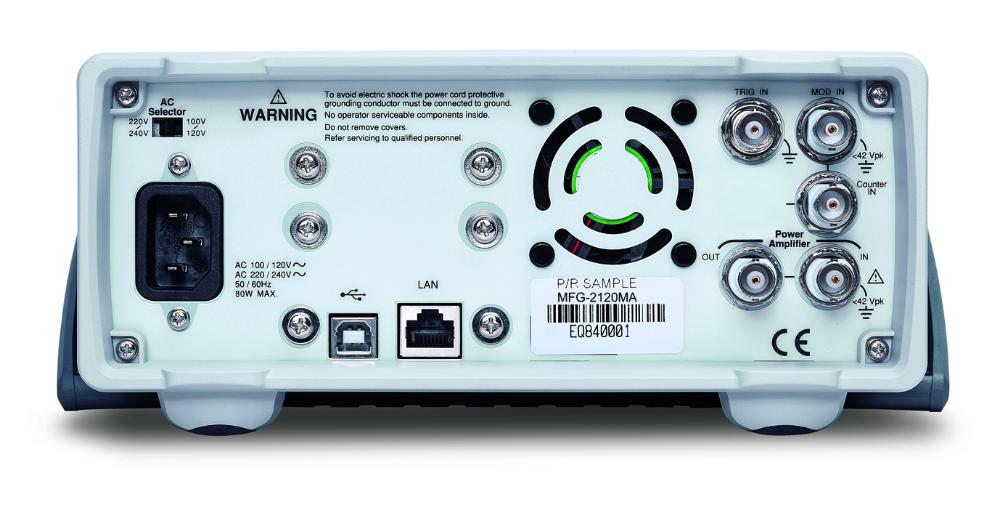

Генератор MFG-72120MA

Cерия: MFG-72100
Нет в наличии


Смотрите также: варианты
Цена (с НДС):
68 992 Р
Стоимость поверки (с НДС):
5 700 Р
Торговая марка: GW Instek
Срок гарантии (лет): 1
Госреестр СИ: №78118-20 до 27.04.2025 г.
Страна производитель: КИТАЙ
Количество каналов 2
Частотный диапазон ОТ 1 мкГц
Частотный диапазон ДО 20 МГц
Опорный генератор (погрешность установки частоты) ±2×10-5
Выходной уровень (минимум) 1 мВпик-пик
Выходной уровень (максимум) 10 Впик-пик, Импульс- 2,5 Впик-пик
Выходной импеданс (Ом) 50
ЦАП (бит) 14
Память (СПФ) 16 кБ
Виды модуляции AM, ЧМ, ФM, ЧМн, SUM, ШИМ, АМн, ФМн
ГКЧ да
BURST Пакетный режим да
Экран (см, разрешение) TFT, 480 х 272, 11 см
Особенности Все выходы полностью гальванически развязаны. Встроенный усилитель до 20 Вт на нагрузке 8 Ом. Прямой цифровой синтез, разрешение по частоте 1 мкГц. Формы сигнала - стандартные (6 видов), произвольная форма (65 видов). Возможность редактирования СПФ без подключения к ПК. Встроенный частотомер до 150 МГц. Усиленная изоляция между выходами с поддержкой режима объединения с ИП постоянного тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В. Программное обеспечение AWES для формирования сигналов произвольной формы.
Интерфейс USB
Многофукциональный генератор сигналов специальной формы MFG-72120MA, 3 канала

Все модели в серии MFG-72000 имеют усиленную изоляция между выходами с поддержкой режима объединения с источниками питания постоянного тока для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В.

Канал 1 обеспечивает выдачу сигналов специальной формы (66 видов), либо сигналов произвольной формы

  • диапазон частот до 20 МГц,

  • амплитуда 10 Впик на нагрузке 50 Ом,

  • частота дискретизации 200 МГц

  • память для формирования СПФ 16К

  • ЦАП 14 бит

    Канал 2 – генератор импульсов

  • диапазон часто до 25 МГц,

  • амплитуда 1 мВ…2,5 Впик на нагрузке 50 Ом,

  • постоянное смещение до ±1 В пик

  • длительность импульсов 20 нс… 999,9 с,

  • время нарастания/спада 10 нс…20 с

  • регулируемая скважность 0,01%...99,99%.

    Канал 3 – усилитель мощности

  • диапазон 0 Гц -100 кГц

  • усиление 20 дБ

  • Pвых до 20 Вт (@ 8 Ом/ для прямоуг.), макс. Iвых 1,6 А/ Uвых 12,5В,

  • входной импеданс 10 кОм.

    Встроенный частотомер

  • диапазон частот 5 Гц…150 МГц,

  • входной уровень 35 мВ…30 В скз,

  • разрешение АЦП – 8 бит.
  • Генератор MFG-72120MA 1 шт.
    Краткая инстркция по эксплуатации 1 шт.
    ПО и Инструкция по эксплуатации на CD 1 шт.
    Измерительный кабель GTL-101 1 шт.
