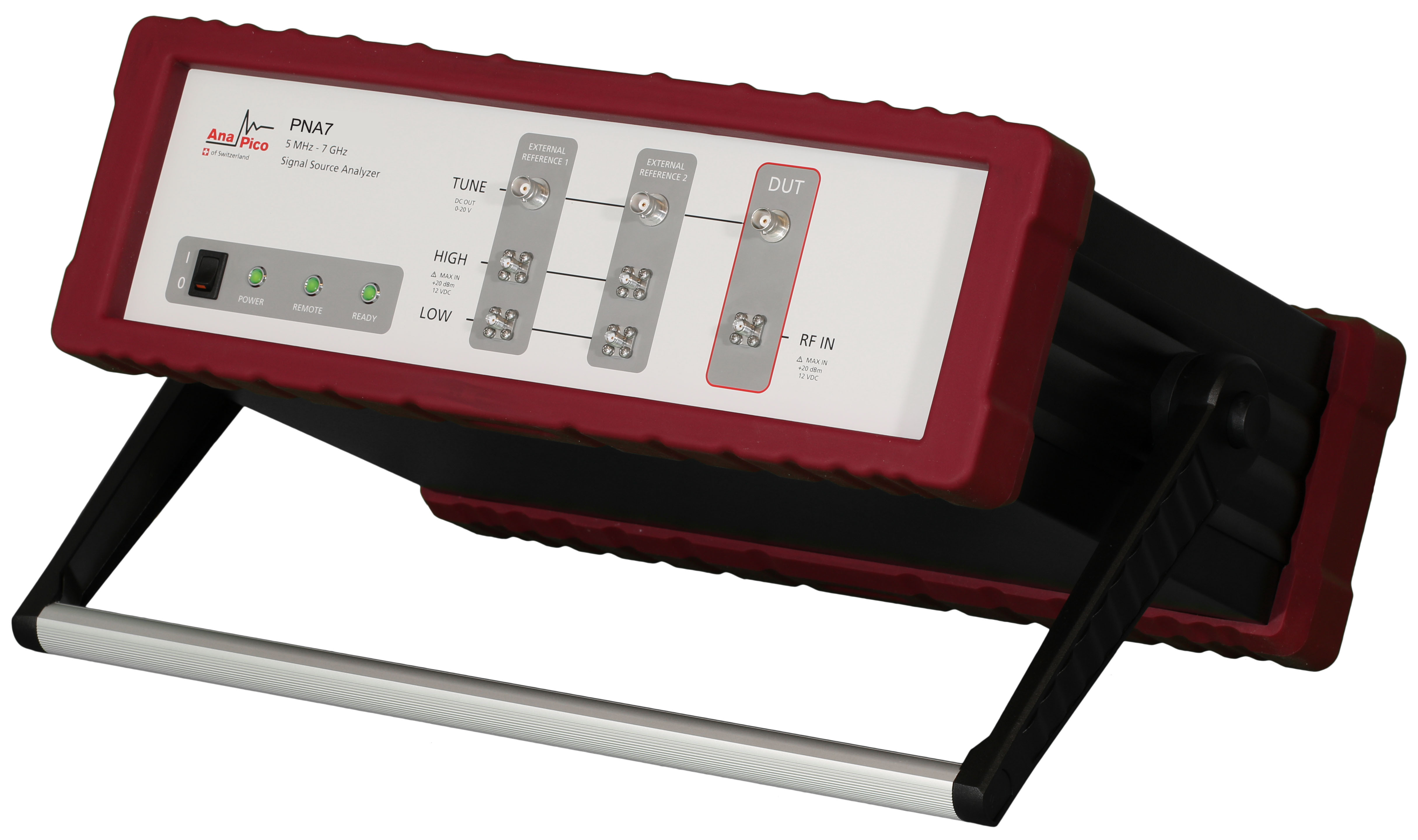

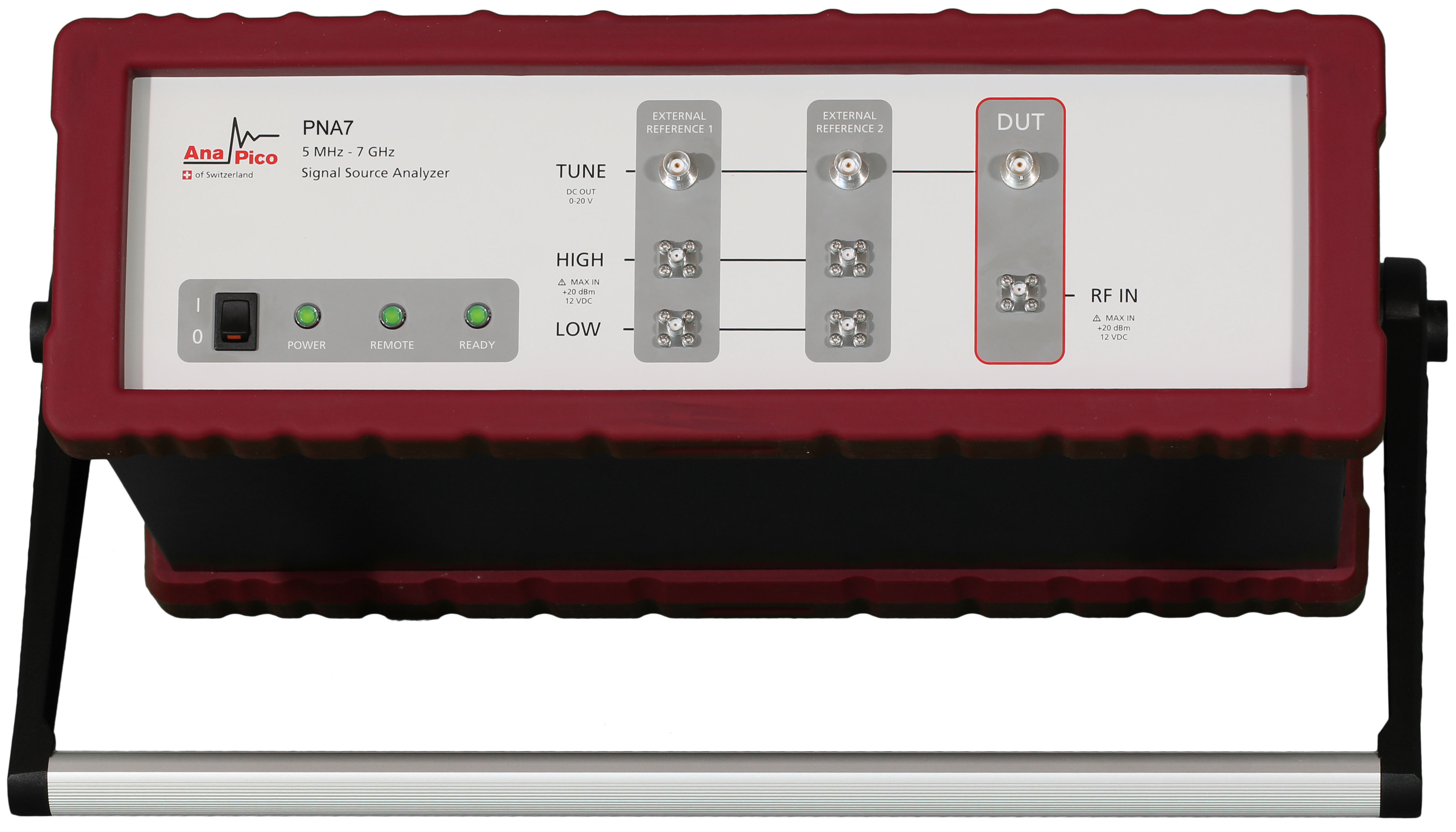

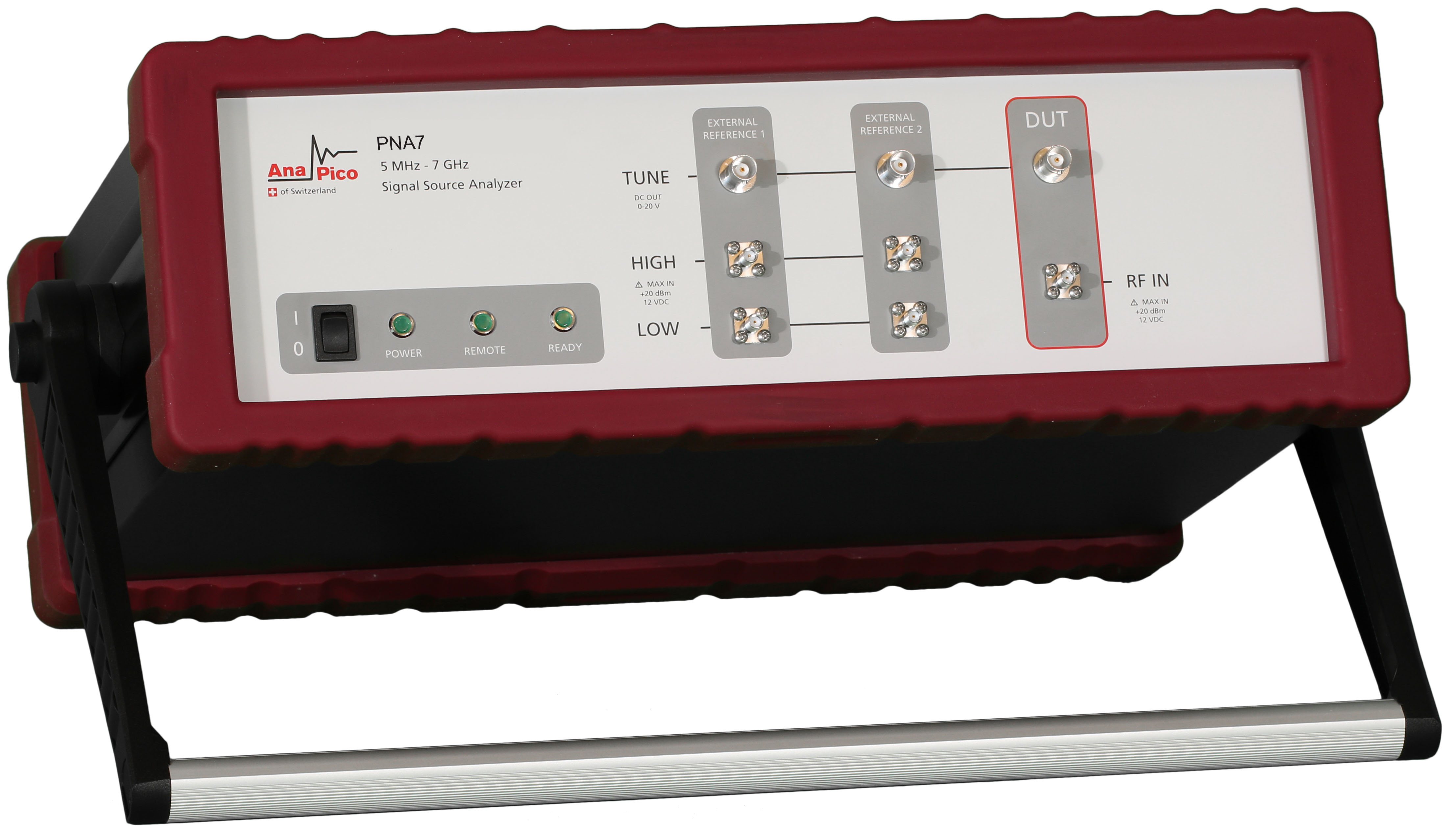

Анализатор фазовых шумов PNA7
Cерия: PNA
Не доступен для заказа
| Стоимость поверки (с НДС): |
по запросу
|
| Торговая марка: | AnaPico |
| Срок гарантии (лет): | 3 |
| ФИФ ОЕИ: | №68540-17 до 07.09.2027 г. |
| Страна производитель: | ШВЕЙЦАРИЯ |
| Частотный диапазон | 5 МГц-7 ГГц |
| Фазовый шум | -185 дБн/Гц |
| Максимальный измеряемый уровень | +23 дБм |
| Экран | нет |
| Особенности | Измеритель фазовых шумов. Диапазон отстройки от несущей от 0.1 Гц до 50 МГц, максимальная чувствительность −185 дБн/Гц. Измерение абсолютных и вносимых фазовых шумов, измерение в импульсном режиме. Работа от внешнего источника питания, 24Вdc, максимум 24Вт. |
| Интерфейс | LAN, USB, опция - GPIB |
Анализатор фазовых шумов PNA7 AnaPico, диапазон рабочих частот от 5 МГц до 7 ГГц, чуствительность измерения до -190 дБн/Гц, измерение вносимых фазовых шумов.
Анализаторы фазовых шумов производства швейцарской компании AnaPico — это интегрированное решение, которое включает в себя необходимый набор функций для анализа характеристик источников сигнала в диапазоне от ВЧ до СВЧ, таких как кварцевые генераторы, синтезаторы с ФАПЧ, тактовые генераторы, ГУН c ФАПЧ, генераторы с диэлектрическим резонатором и пр.
Анализаторы серии PNA приборы содержат двухканальную кросс-корреляционную систему с двумя внутренними перестраиваемыми опорными источниками, а также позволяют проводить измерения с использованием внешних опорных сигналов.
Анализаторы PNA обеспечивают весь спектр измерений, а именно:
- измерение уровня абсолютного и добавочного фазового шума;
- измерение уровня фазового шума в импульсном режиме;
- непосредственный доступ к двухканальному БПФ-анализатору 100 МГц;
- измерение переходных процессов (частотно-временной зависимости, анализ области модуляции);
- стендовое испытание генераторов (контроль перестройки, смещения частоты, измерение фазового шума, тока, мощности и т.д.);
- контроль спектра;
- выполнение функций частотомера / измерителя мощности.
Дополнительно
- Два программируемых малошумящих DC источника питания до 15 В и 600 мА
- Три малошумящих источника питания управляющего напряжения от -5 до +22 В
Благодаря отработанным методикам кросс-корреляционных измерений и алгоритмам автокалибровки высокая точность и воспроизводимость результатов измерений достигается даже при изменении состояния окружающей среды. Полностью автоматические захват частоты и автокалибровка существенно упрощают эксплуатацию и расширяют возможности применения прибора, что позволяет намного быстрее проводить измерения и повышает удобство работы в реальных условиях.
Данные анализаторы представляют собой компактные многофункциональные приборы, оснащаемые интерфейсами LAN (VXI-11), USB-TMC и GPIB (по заказу). Вместе с ними предоставляются не зависящий от платформы интуитивно-понятный графический интерфейс пользователя (ГИП), библиотека API и эффективный язык команд SCPI
