Анализатор спектра АКИП-4212

Cерия: АКИП-4212

В наличии

На складе в Москве: 15 шт.

Цена (с НДС):	167 580 Р
Торговая марка:	АКИП
Срок гарантии (лет):	1
Страна производитель:	КИТАЙ

Добавить к сравнению

Задать вопрос о товаре

Онлайн-демонстрация

Частотный диапазон	9 кГц-1,5 ГГц
Полоса пропускания (RBW)	1 Гц-1 МГц
Полоса обзора	нулевая, 100 Гц-1,5 ГГц
Гармонические искажения	-65 дБн
Уровень собственных шумов	-161 дБм
Фазовый шум	-112 дБн/Гц
Максимальный измеряемый уровень	+20 дБм
Экран	TFT, 1024 х 600, 25,6 см
Интерфейс	LAN, USB
Особенности	Встроенный предусилитель.Программные опции -расширенный набор измерений, рефлектометр, фильтры ЭМС (200 Гц, 9 кГц, 120 кГц, 1 МГц) и квазипиковый детектор. Внутренняя память 256 МБ. Опция - расширенный набор измерений (измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот). Опция - анализ сигналов с модуляцией AM/FM, ASK/FSK/PSK/MSK/QAM
Опорный генератор	±5×10^-6

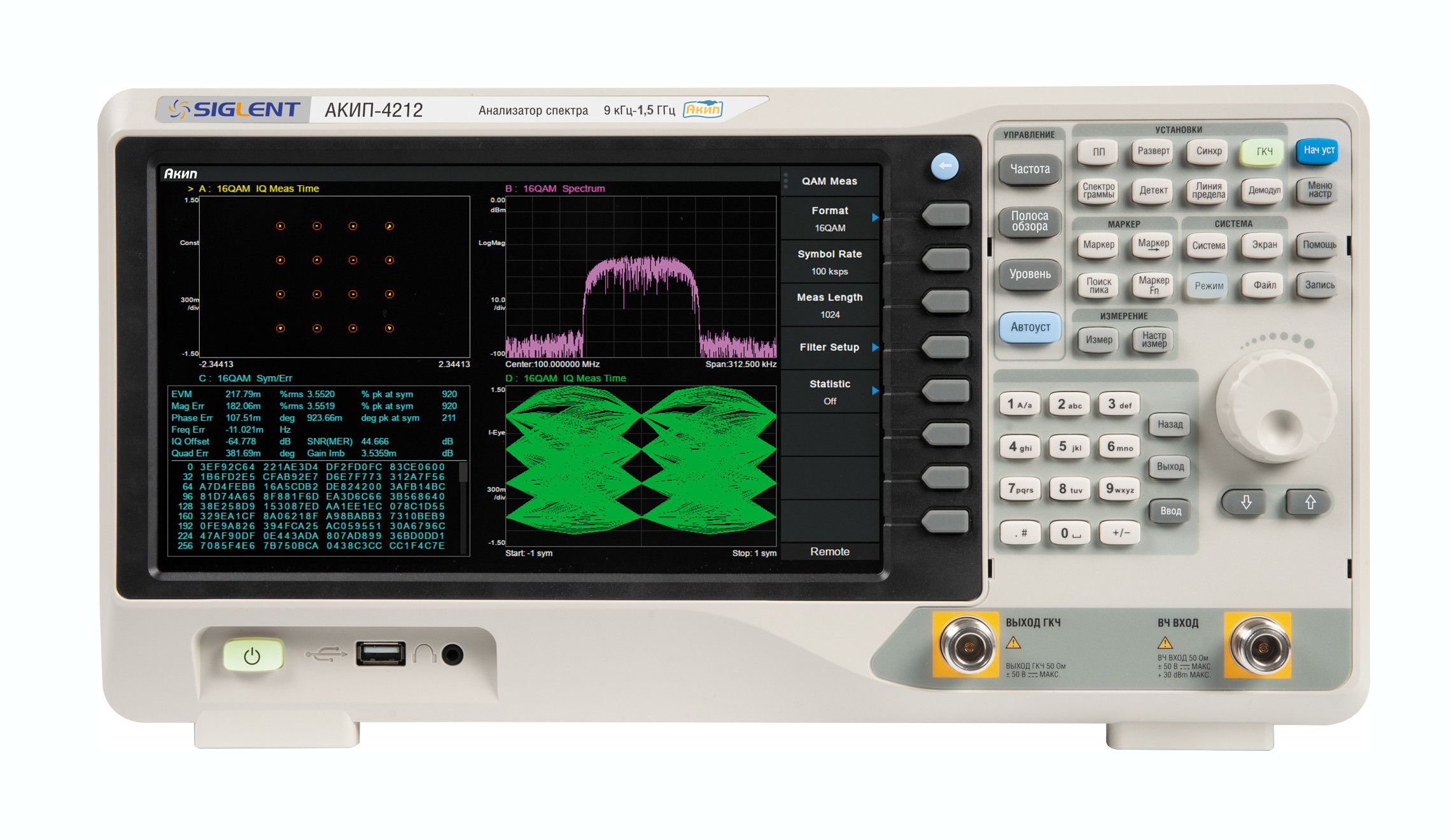

Анализатор спектра АКИП-4212 до 1,5 ГГц

Анализаторы спектра серии АКИП-4212 - это мощные и гибкие инструменты для анализа спектра и сигналов с частотным диапазоном до 7 5 ГГц. Анализатор обеспечивает надежные автоматические измерения и несколько режимов работы.

Технология цифрового преобразования частоты позволяет достичь минимального значения полосы пропускания RBW=1 Гц, обеспечивая отличное разрешение при анализе спектра, что наиболее востребовано для разделения компонент при отстройке соседних сигналов.

Режимы отображения

Анализатор спектра серии АКИП-4212 имеет отличный экран с диагональю 25,6 см, высоким разрешением (1024х600) и поддержкой сенсорного управления с технологией Multi-Touch, который позволяет одновременно отображать как численные данные результатов измерений (параметры), так и спектрограммы сигналов.

Плотность – цветовая градация сигнала, плотность даёт информацию об интенсивности и повторяемости сигнала в каждой точке спектра.

PvT – отображение огибающей высокочастотного сигнала.

3D – отображение трехмерной проекции спектра сигнала.

Спектрограмма – отображение истории изменения сигнала по времени.

Комбинированный режим – одновременное отображение нескольких режимов на экране.

Дистанционное управление

ДУ интерфейсы LAN, USB (USB-TMC) и GPIB (опция) позволяют управлять анализатором с ПК. Для управления прибором предусмотрено несколько возможностей:

Стандартное программное обеспечение EasySpectrum

WebServer через LAN интерфейс

Управление с помощью команд SCPI. SCPI (Стандартные команды для программируемых инструментов) стандарт, созданный международным консорциумом производителей контрольно-измерительного оборудования, был принят единый стандарт управления идентичными функция приборов.

Создание собственного ПО.

Основные технические характеристики

Диапазон частот: АКИП-4212 от 9 кГц до 1,5 ГГц

Встроенный трекинг генератор, диапазон частот: АКИП-4213/1 от 100 кГц до 1,5 ГГц

Средний уровень собственных шумов (DANL): -161 дБм/Гц (в полосе 10 МГц … 200 МГц, предусилитель включен)

Низкий уровень фазовых шумов: до -96 дБн/Гц при отстройке 10 кГц (на fнес=1 ГГц)

Разрешение ПЧ 1 Гц (RBW)

Широкий набор фильтров ПЧ (полоса 1 Гц … 1 МГц / шаг 1-3-10) и видеофильтров (полоса 1 Гц … 3 МГц/ шаг 1-3-10)

Встроенный предусилитель в стандартной комплектации

Программные опции

Дополнительные измерительные функции: измерение мощности в канале и соотношение мощностей в смежных каналах, измерение мощности во временной области, измерение ширины занимаемой полосы частот, соотношение сигнал шум

Фильтры ЭМС (200 Гц, 9 кГц, 120 кГц и 1 МГц) и квазипиковый детектор

Анализ параметров модуляции АМн, ЧМн, ФМн, QAM

Анализ параметров модуляции АМ, ЧМ

Измерение коэффициента стоячей волны (VSWR) и коэффициента затухания
