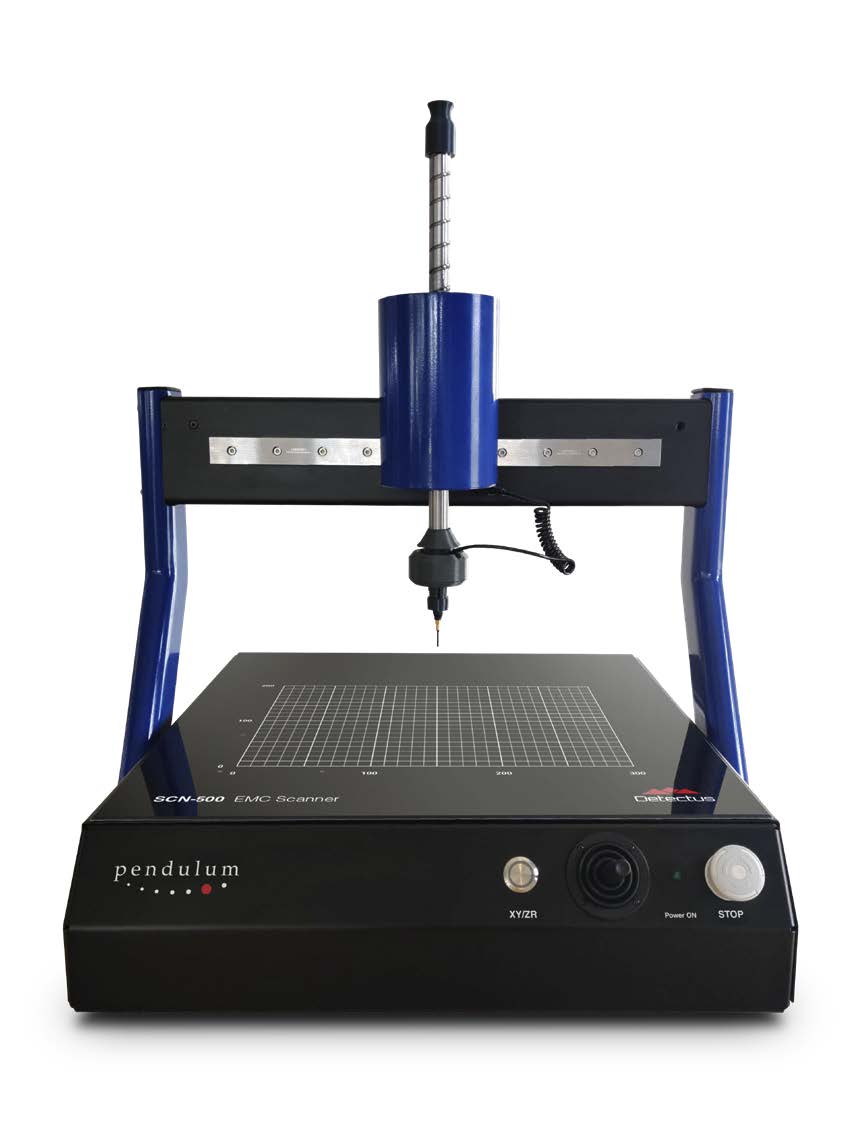

ЭМС-сканер SCN-522/6G

Область сканирования (ШхД): 200x100 мм

ЭМС-сканеры серии Pendulum/Detectus SCN-500 - это мощные и доступные по цене инструменты для измерения и анализа электромагнитных помех (ЭМП).

Модели серии SCN оснащены 4D-сканерами высокого разрешения (3D движение плюс вращение головки зонда) сканирование излучения с шагом до 100 мкм и в диапазоне частот до 10 ГГц, с выдающимся мощным, но простым в использовании сканирующим ПО для визуализации и документирования.

- Обнаружение проблем с электромагнитной совместимостью до того, как это сделает испытательная лаборатория. Экономьте время и деньги, избегая повторных проверок

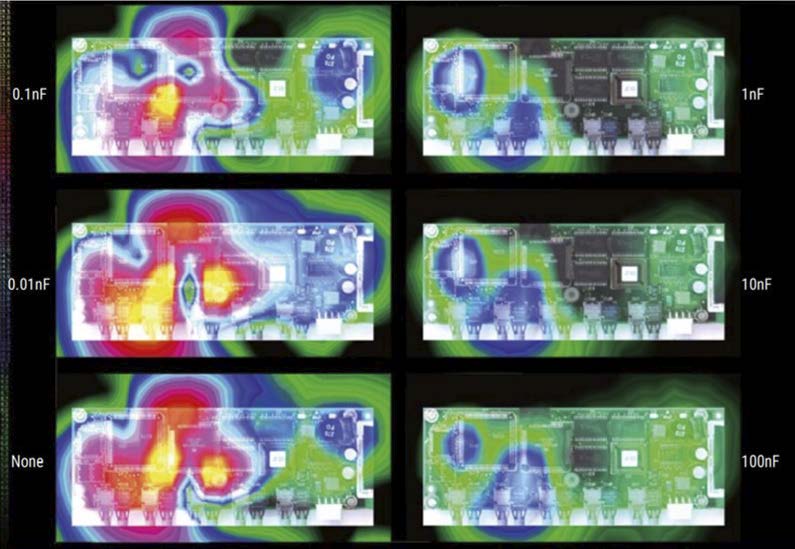

- Повторяющиеся последовательные измерения позволяют легкосравнивать альтернативныые варианты дизайна

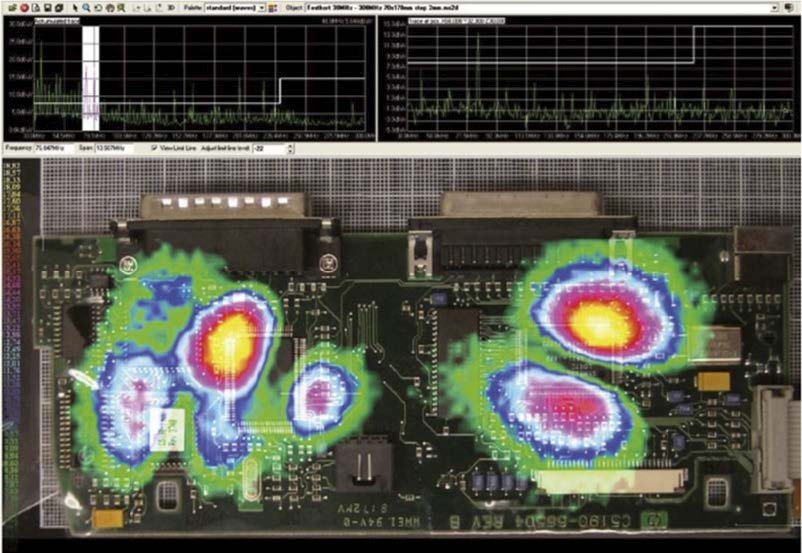

- Мощная визуализация источников ЭМИ для любой частоты, в мощном и простом в использовании ПО

- Сканирование с шагом до 0,1 мм в режиме 4D (3D плюс вращение датчика), для частот до 10 ГГц

Наборы датчиков ближнего поля

Наборы зондов для 3 ГГц и 6 ГГц стандартно ли включены в комплекты SCN-5xx/3G и SCN- 5xx/6G.

Комплекты для модернизации датчиков для 10 ГГц приобретаются как дополнительная опция.

Комплект датчиков для 6 ГГц (стандартный в моделях 6G)

LF-B 3: Вертикальное Н-поле 9 кГц - 50 МГц

XF-B 3-1: Вертикальное Н-поле 30 МГц - 6 ГГц

XF-R 3-1: Горизонтальное Н-поле 30 МГц - 6 ГГц

XF-E 04s: Вертикальное E-поле 30 МГц - 6 ГГц

PA 306 Предварительный усилитель: 30 дБ до 10 ГГц

Программное обеспечение для сканера

Требуется Windows 10

Поддерживаемые анализаторы спектра: Большинство моделей с интерфейсом связи, совместимым с Visa (RS232, USB, GPIB, LAN).
