Набор токовых шунтов A40B-SET

Нет в наличии
Цена (с НДС):
По запросу
Стоимость поверки (с НДС):
по запросу
Торговая марка: Fluke
Госреестр СИ: №51518-12 до 15.09.2022 г.
Набор прецизионных токовых шунтов Fluke серии A40B

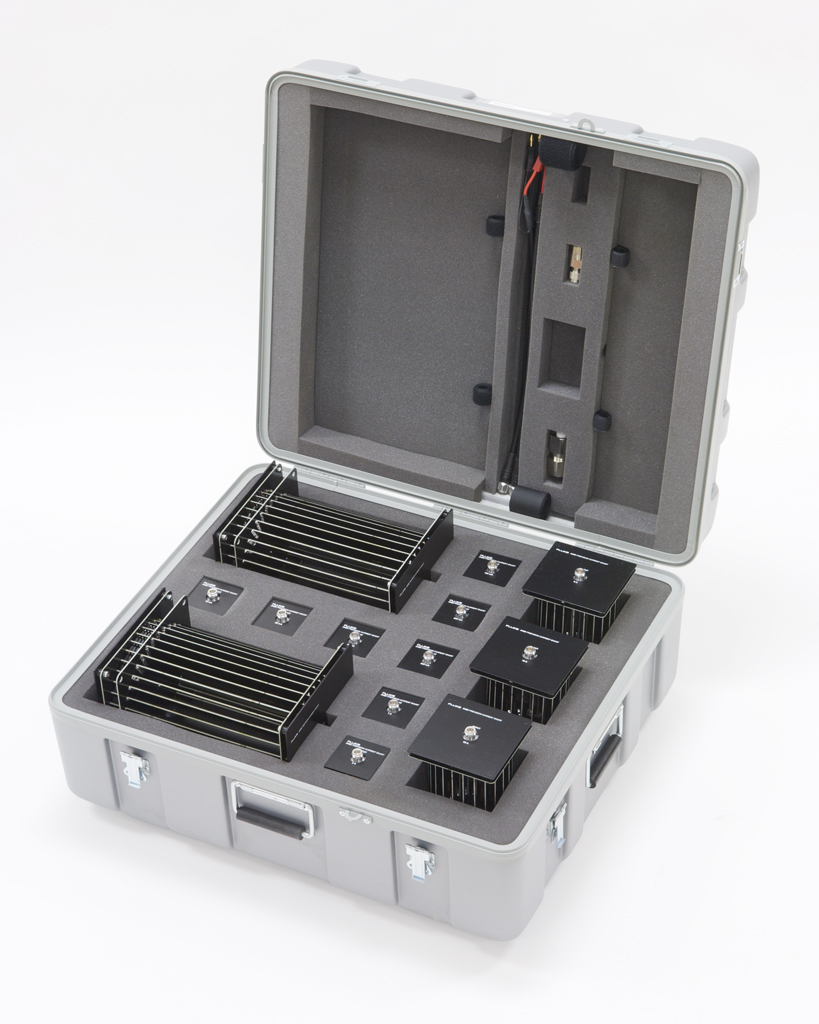

Комплект точных токовых шунтов A40B для постоянного и переменного тока состоит из 14 низкоиндуктивных коаксиальных токовых шунтов, адаптеров и разъемов, а также прочного кейса для хранения и транспортировки. Шунты разработаны для тока от 1 мА до 100 А и предназначены для проведения в условиях лаборатории прямых абсолютных измерений переменного или постоянного тока, а также измерений эталонов. Они характеризуются необычайно стабильным сопротивлением с прекрасным коэффициентом самонагрева, а также низким температурным коэффициентом. Совокупность всех этих характеристик позволяет проводить с помощью данных шунтов прямые измерения тока от постоянного до 100 кГц с точностью, которую ранее не могли обеспечить коммерчески доступные технологии производства шунтов. Теперь точные измерения можно выполнять в один этап, а не с помощью более сложных методов с использованием традиционных эталонов-переносчиков переменного и постоянного тока.

Упрощает калибровку и проверку прецизионных калибраторов и источников тока

Шунты для тока в диапазоне от 1 мА до 100 А

Используются для тока от постоянного до 100 кГц

14 отдельных шунтов для постоянного и переменного тока с последовательностью 1, 2, 5 по 6 декадам тока

Простые прямые измерения, которые устраняют необходимость применения эталонов-переносчиков переменного и постоянного тока

Уровень стабильности результатов измерений в течение одного года не ниже ± 5,0 мкОм/Ом

Типичная погрешность угловых измерений не более ± 0,003º при частоте 1 кГц

Обзор технических характеристик

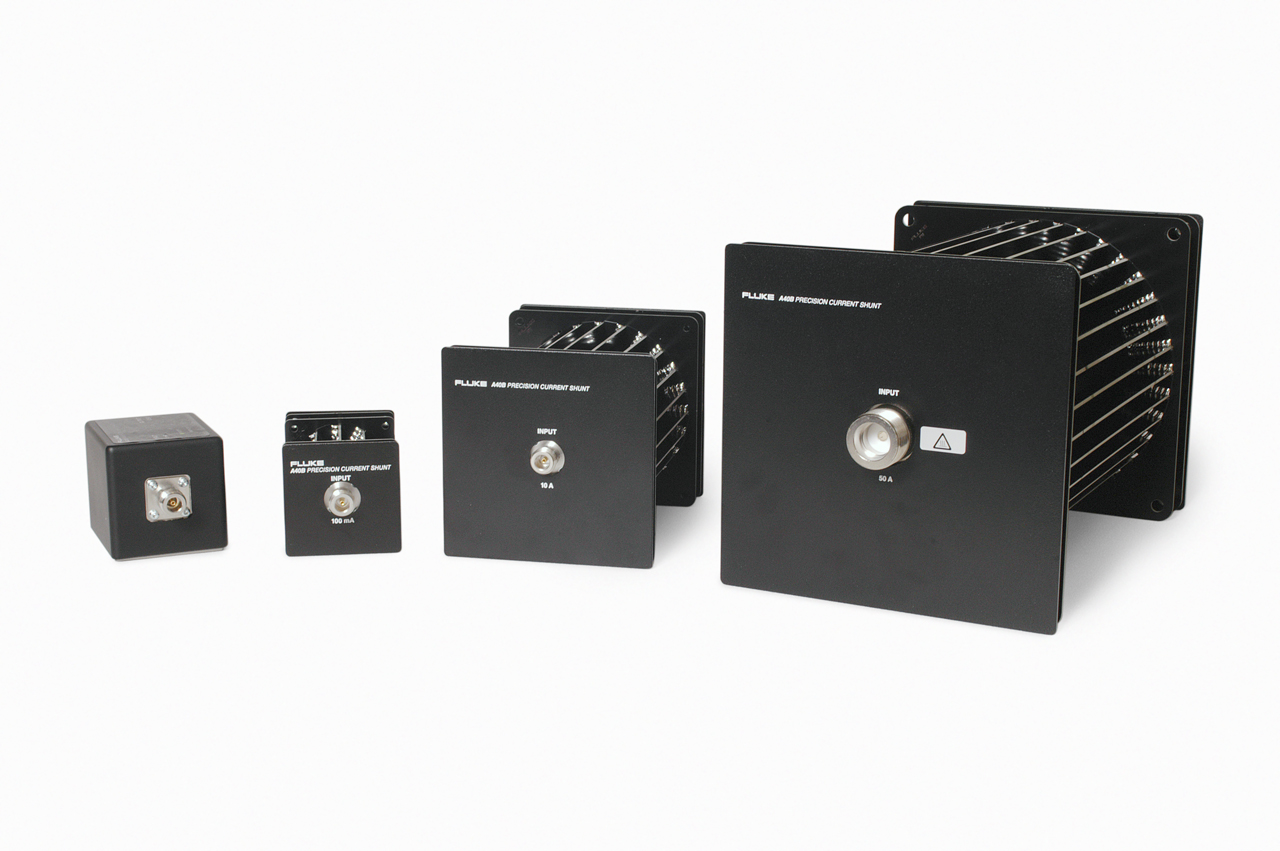

Шунты представлены в четырех различных размерах. Полный комплект шунтов включает:

четыре полностью замкнутых шунта для постоянного и переменного тока: 1 мА, 10 мА, 20 мА, 50 мА

пять радиальных шунтов малых размеров для постоянного и переменного тока: 100 мА, 200 мА, 500 мА, 1 A, 2 A

три радиальных шунта средних размеров для постоянного и переменного тока: 5 A, 10 A, 20 A

два радиальных шунта больших размеров для постоянного и переменного тока: 50 А, 100 А

Номинальное напряжение выходного сигнала составляет 0,8 В для входа тока в номинальном диапазоне. Напряжение на выходе измеряется вольтметром или другими датчиками, например прецизионными вольтметрами, измерительными эталонами переменного тока, эталонами-переносчиками переменного и постоянного тока или термопреобразователями напряжения, что делает возможным применение шунтов для решения широкого спектра метрологических задач.

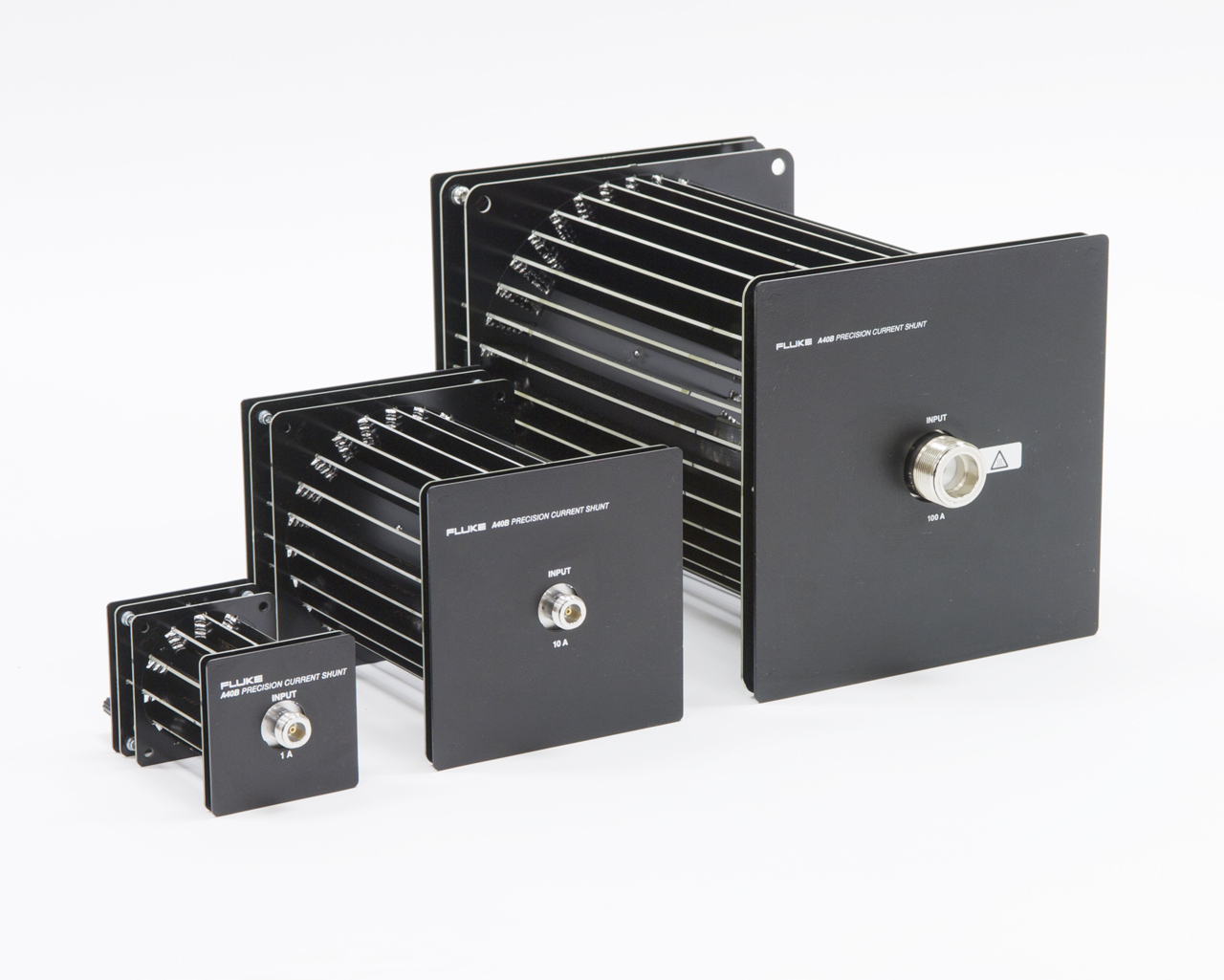

Радиальная конструкция шунта для постоянного и переменного тока обеспечивает его высокую производительность с минимальными внешними магнитными полями. Кроме этого, открытая конструкция шунта способствует максимальному увеличению потока воздуха, в результате чего шунты обладают минимальным эффектом изменения коэффициента мощности. Это позволяет использовать каждый шунт в широком диапазоне тока, сохраняя стабильное сопротивление.

Шунт имеет такое сопротивление, которое позволяет свести к минимуму его взаимодействие с контрольно-измерительными приборами. Сопротивление шунта 100 А составляет 8 миллиом и повышается до 80 Ом для шунта 10 мА. Шунт 1 мА дополнительно содержит буферный усилитель, работающий от внутренней батареи. Он подает на выход такое напряжение, которое обеспечивает минимальное взаимодействие шунта с сопротивлением 800 Ом с измерительным устройством.
