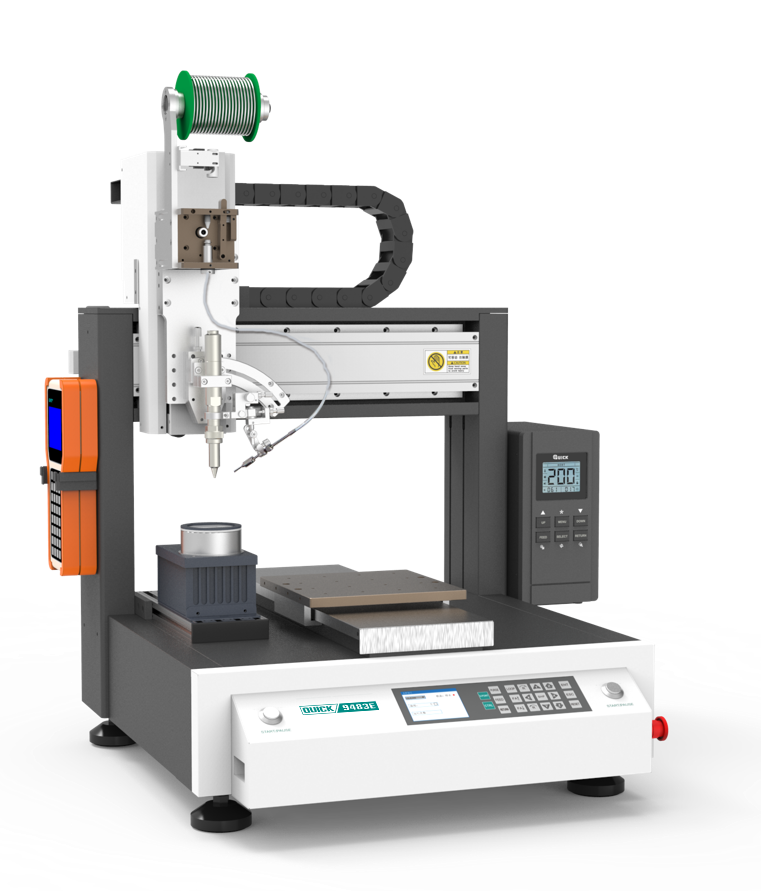

Робот паяльный QUICK ET9383E-BB1

Универсальным средством для монтажа пайкой печатных плат для мелкосерийного производства являются паяльные роботы QUICK (автоматическая паяльная машина QUICK)

Компактные, настольные, автоматические паяльные комплексы позволяют с высокой точностью выполнять при помощи паяльника запрограммированные монтажные операции

Паяльные роботы серии QUICK оснащены надежным паяльником с измерением температуры с обратной связью

Паяльник способен обеспечивать и поддерживать температуру наконечника с лучшей в отрасли стабильностью и точностью

Две шестерни с мелкими зубьями вытягивают припой из катушки и перфорируют поверхность паяльной проволоки для обеспечения лучшего газообразования сердечника припоя

Выделение газа приводит к меньшему количеству дефектов в виде шариков припоя и брызг флюса

Основная концепция паяльных роботов QUICK — точность!

Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот в градусах (X/Y/Z/R))

Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную

Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм

Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт

Модельный ряд роботов QUICK отличается вариациями по размерам зоны перемещения и по перемещению по осям

Модель QUICK ET9383E

Напряжение 100 ～ 240 В AC

Мощность паяльного робота 200 Вт

Диапазон температур 50℃ ～ 500℃ (в зависимости от режима работы)

Количество осей 3

Диапазон перемещения (мм) X 300

Y 300

Z 100

Диапазон скорости (мм/сек) X 0.1-800

Y 0.1-800

Z 0.1-300

Разрешение (мм) X, Y, Z ±0.01

Объем памяти паяльного робота ≤999 программ, (до 60000 точек пайки в файле)

Обработка файлов ≤255 файлов

Диаметр проволочного припоя 0.5-1.2 мм

Условия окружающей среды

Температура 0-40℃

Влажность 20-90% (без образования конденсата)

Размеры паяльного робота (Д×Ш×В) 630×607×730 мм

Вес паяльного робота 45 кг

Автоматические паяльные машины QUICK поставляются в стандартной комплектации с блоком питания мощностью 200 Вт, способны поддерживать температуру до 500 ° C, автоматическим устройством подачи припоя, станцией очистки наконечников и наконечником паяльника

Доступны азотные рукава, наведение по зрению, цветные ПЗС-камеры "Witness Cameras" и защитные корпуса со световым экраном
