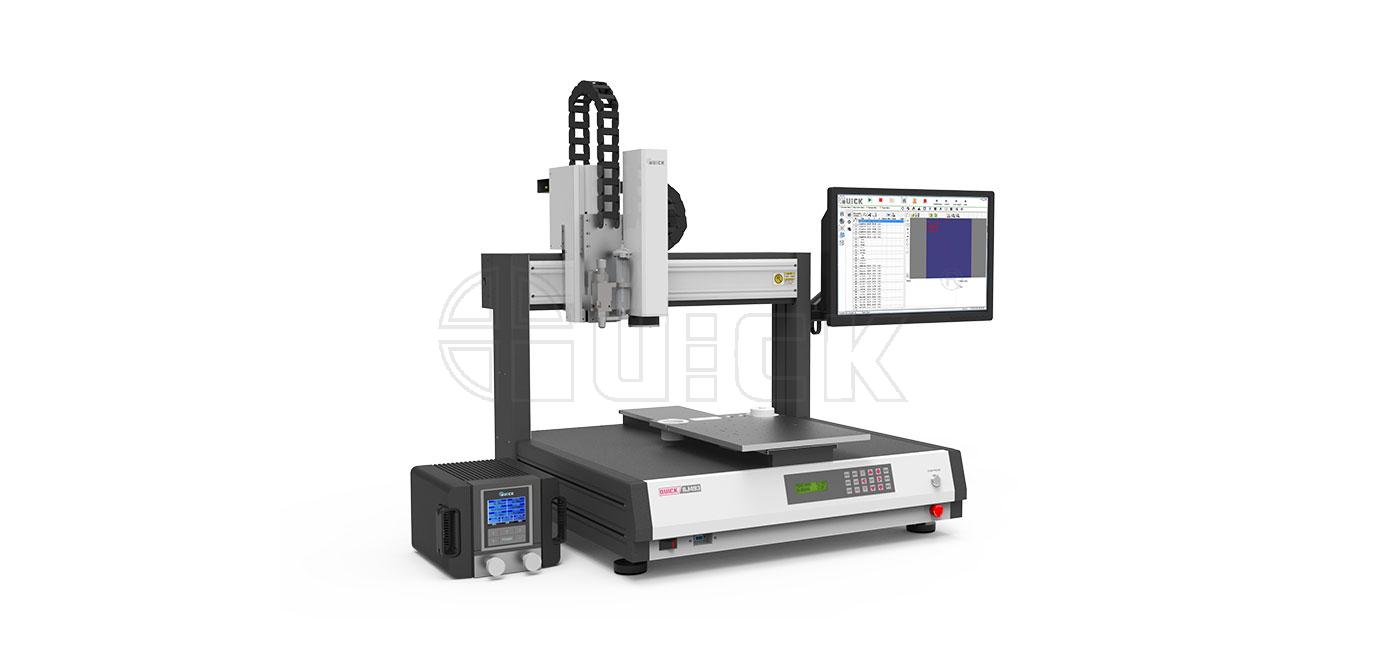

Дозатор QUICK ET8J493SF

Высокоточная и высокоскоростная специальная платформа для перемещения в системе трех координат (оси XYZ), разработанная непосредственно QUICK

Применяется технология управления для подавления шумов двигателей

Используются импортный серводвигатель с высокой грузоподъемностью и лучшей стабильностью, линейный двойной направляющий рельс + ведущий винт

Применяется инъекционный клапан (QUICK983J) со специальным дозирующим контроллером, оснащенный пневматическим клапаном впрыска и бесконтактным высокоскоростным дозированием

Частота может достигать 200 Гц (без оси z скорость впрыска может достигать 270 точек/с, что в 3-8 больше, чем при традиционном дозировании)

Высокая точность (значительно улучшает качество дозирования, минимальное количество клея 3 мл, и имеет консистенцию, с которой не может сравниться традиционное дозирование)

Применены превентивные меры для избежания распространенных проблем, связанных с дозированием иглой - изгиб иглы, столкновение компонентов, капание иглы, зависание клея и т.д., что позволяет повысить эффективность производства

Система визуального распознавания позволяет эффективно решать проблему согласованности заготовок и оснастки, что обеспечивает точное дозирование

Высокая гибкость (дозирование в узких зазорах, минимальное недоливание, дозирование по краям, работа с различными промышленными клеями и клеями высокой вязкости, более широкий спектр применения)

Технические характеристики QUICK ET8J493SF

Питание 100~240 В переменного тока

Количество осей: 3 оси

Диапазон перемещения: 400*400*100 мм

Скорость перемещения:

Ось X/Y 0.1～800 （мм/сек）

Ось Z 0.1～300 （мм/сек）

Точность повторения оси X/Y/Z 0,01 мм

Вес загрузки: Платформа 8 кг （серводвигатель + ведущий винт）

Головка (ось Z) 5 кг （серводвигатель + ведущий винт）

Управление скоростью PTP и CP (2D/3D линия, круг)

Демо-файл и Кол-во точек: макс. 255 файлов, макс. 60000 точек

Файл процесса Кол-во макс. 128 файлов

Рабочая окружающая среда:

Температура 0～40℃

Влажность 20％～90％ (без конденсации)

Размеры (Ш×Д×Г) 640*640*750 мм

Вес 67 кг
