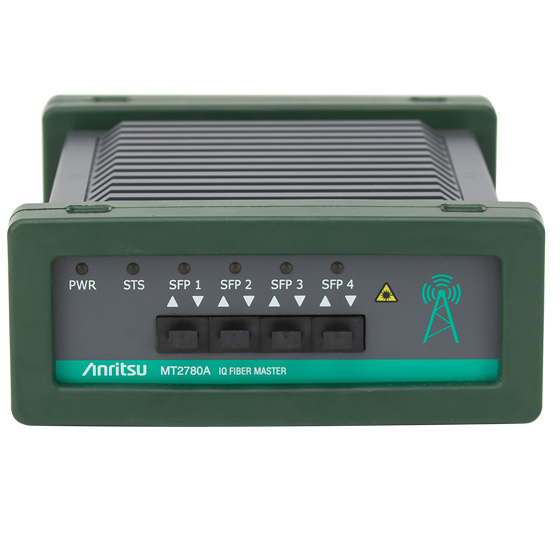

Анализатор пассивной интермодуляции Anritsu MT2780A

Анализатор пассивной интермодуляции Anritsu MT2780A представляет собой прибор на основе CPRI, который обеспечивает осуществление критической диагностики PIM в нескольких диапазонах и секторах, используя сетевой трафик. В процессе работы используется неинвазивный процесс, который позволяет сайтам оставаться активными во время тестирования. Это решение осуществляется через ссылку CPRI для анализа данных RF и определения.

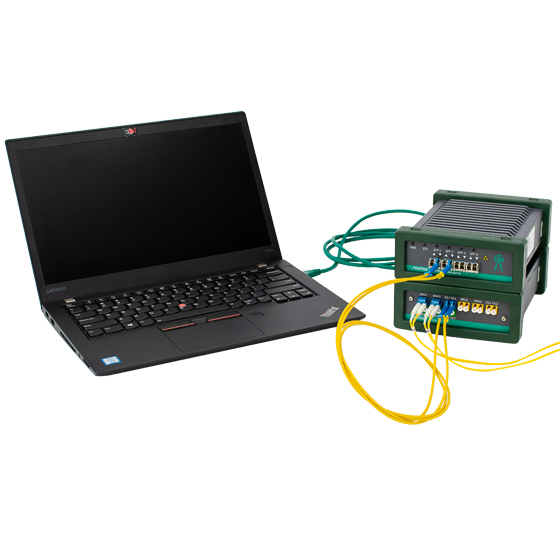

Уровни PIM, местоположение PIM и проведение анализа спектра РЧ. Это даёт возможность инженерам упростить работу с PIM отладкой. Небольшой размер IQ Fiber Master MT2780A и его способность тестировать любую частоту радио без прерывания сетевого трафика делает прибор идеальным и экономичным решением для техников и инженеров сотовой связи при выполнении работ с PIM и анализа помех.

Оптический вход: до четырех сменных приемопередатчиков Small Form (SFP)

Скорость линии: поддерживает скорость от 1 до 8 CPRI (зависит от SFP)

Поддерживаемые поставщики: Ericsson, Huawei, Nokia, Samsung

Ширина полосы LTE: 5 МГц, 10 МГц, 15 МГц и 20 МГц

LTE RF через CPRI измерения: спектральный анализ потоков CPRI IQ, абсолютная или относительная частота

LTE UL или DL PIM через CPRI: поддержка MIMO: SISO, 1x2, 2x2, 2x4, 4x4. Поддерживаемые конфигурации PIM: многополосная двойная несущая - IM3-5, одна несущая - IM3-5, гармоники с одной несущей - H2, H3

Уровень мощности PIM: измерение PIM в дБ относительно теплового шума

пол (измерения в дБм или дБсб)

Расстояние до PIM (местоположение PIM): ± 1 м, типовое расстояние 1000 м

PIM Analytics: PIM в зависимости от времени, распределение PIM, PIM Daily, тепловая карта

Заголовок отчета о результатах и отчетах, проверка конфигурации, спектр, DTP (Distance-toPIM), долгосрочный мониторинг, Pass / Fail

Диапазон рабочих температур: от 0 ° C до 45 ° C (в соответствии со спецификациями SFP)

Размер: 185 мм x 133 мм x 55 мм (2,1 дюйма, 7,3 дюйма, 5,2 дюйма)

Вес: 1 кг
