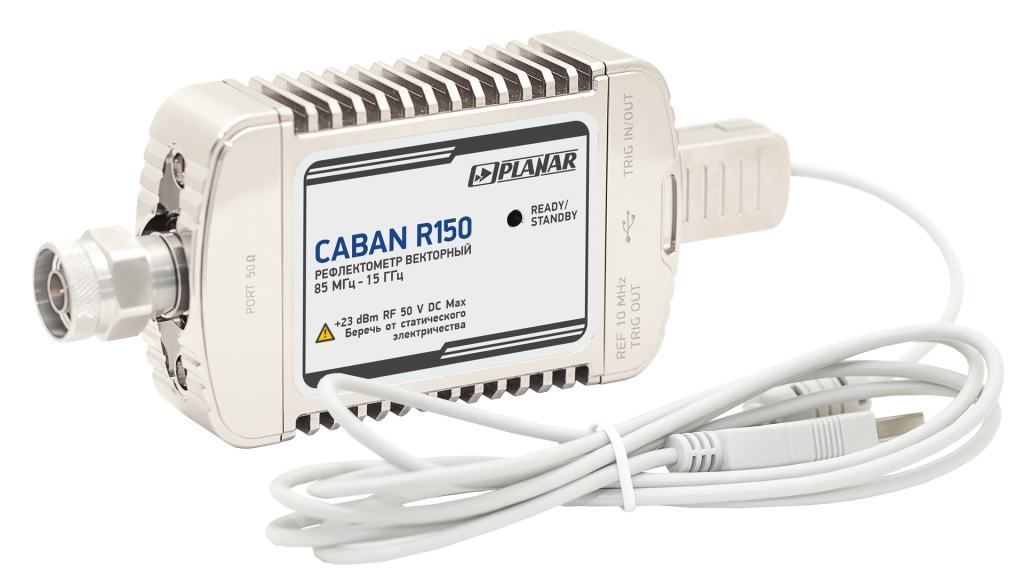

Рефлектометр векторный CABAN R150

Диапазон рабочих частот: от 85 МГц до 15 ГГц

Измеряемые параметры:S11, потери в кабеле

Импеданс: 50Ω

Количество портов: 1

Динамический диапазон измерений: 115 дБ (до 5 ГГц) / 90 дБ (от 5 ГГц)

Время измерения на одной частоте: 170 мкс

Выходная мощность: -25; 0 дБ/мВт

Ключевые особенности:

Измерение S11

Подключение к устройствам без измерительного кабеля

Малогабаритный и легкий

Рефлектометр векторный (векторный анализатор цепей) CABAN R150 предназначен для измерения модуля и фазы коэффициента отражения, потерь в кабеле, в диапазоне рабочих частот от 85 МГц до 15 ГГц. Рефлектометр векторный CABAN R150 обеспечивает производительность лабораторного уровня в портативном устройстве. Данный рефлектометр может быть подключен непосредственно к измеряемому устройству без необходимости в измерительном СВЧ кабеле, что устраняет погрешности измерений. В результате обеспечивается высокая надежность работы и стабильность калибровки.

Стандартная конфигурация Рефлектометра векторного:

CABAN R150-02: тип N, вилка.

Другие разъемы доступны по специальному заказу:

CABAN R150-01: тип N, розетка

CABAN R150-11: тип 3,5 мм, розетка

CABAN R150-12: тип 3,5 мм, вилка

Применение

Благодаря своей точности измерений, сверхкомпактному размеру и отсутствию измерительного СВЧ кабеля, рефлектометр векторный CABAN R150 может использоваться для настройки оборудования в полевых условиях, а также в лабораторных и производственных испытаниях в самых разных отраслях промышленности, включая разработку и производство различных аппаратных компонентов IoT (Интернета вещей), в материаловедении, в медицине, в аэрокосмической отрасли и т.д.

Если Вы хотите проконсультироваться с нашими инженерами по поводу применения рефлектометра векторного CABAN R150 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».

Программное обеспечение

Рефлектометр векторный CABAN R150 включает в себя радиочастотный измерительный модуль и поставляется вместе с программным обеспечением RVNA, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux. Программное обеспечение можно установить на компьютере, ноутбуке, планшете, который, в свою очередь, подключается к рефлектометру через интерфейс USB.
