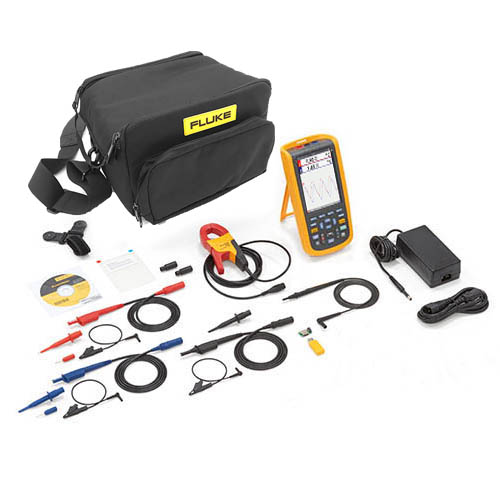

Осциллограф-мультиметр с футляром Fluke 124B/S

Портативный осциллограф Fluke 125B

Экранированные измерительные провода с черными заземляющими проводами

Черные измерительные провода (для заземления)

Зажимы типа «крючок» (красный, синий)

Адаптеры для соединения разъемов типа «банан» с BNC-разъемами (черные, 1 шт.)

Датчик для измерения напряжения с коэффициентом ослабления 10:1

i400s Токовые клещи переменного тока

Угловой переходник USB

Источник питания с переключаемыми режимами, адаптер / зарядное устройство

Аккумуляторный источник питания (литий-ионный)

Мягкий переносной футляр

Магнитный держатель

Программное обеспечение FlukeView® ScopeMeter® для Windows®

Уникальная разработка Connect-and-View™ («подключай и смотри) компании Fluke распознает форму сигнала и автоматически устанавливает правильные параметры запуска для обеспечения стабильного, надежного и воспроизводимого отображения. Система запуска Connect-and-View™ позволяет работать практически с любыми сигналами, включая сигналы электроприводов и управляющие сигналы, без использования настроечных параметров и не прикасаясь к кнопкам. Изменения сигнала распознаются мгновенно, и выполняется автоматическая подстройка установок — это обеспечивает стабильное изображение даже при проведении измерений множества параметров быстро меняющегося сигнала.

IntellaSet™/AutoReading

При использовании функции автоматического считывания Auto Reading с технологией IntellaSet™ компании Fluke применяются собственные алгоритмы для интеллектуального анализа замеренных форм сигналов, и автоматически отображаются на экране наиболее подходящие численные измерения, что позволяет значительно упростить получение необходимых данных. Например, если измеренный сигнал представляет собой сигнал напряжения в сети, то автоматически отображаются показания среднеквадратичного напряжения и частоты (Гц), если же измеренный сигнал представляет собой прямоугольный сигнал, то автоматически отображаются размах напряжения и частота. Благодаря совместному использованию технологии IntellaSet™ и системы автоматического запуска Connect-and-View™ вы можете увидеть не только правильный сигнал, но и соответствующие численные показания. И все это — без единого нажатия кнопки.

При использовании в однофазных или 3-фазных системах с равномерной загрузкой промышленный измеритель ScopeMeter® серии 120B с двумя входами обеспечивает измерение среднеквадратичного напряжения постоянного и переменного тока по каналу A и среднеквадратичной силы тока постоянного и переменного тока по каналу B. Затем с помощью прибора Fluke серии 125B можно рассчитать частоту, угол сдвига фаз, активную мощность (кВт), реактивную мощность (ВА или вар), коэффициент мощности (PF) или коэффициент реактивной мощности (DPF), а также рассчитать уровни мощности для 3-фазной системы с одинаковыми напряжениями и токами для всех фаз. Это относится как к сбалансированным системам, так и к активным нагрузкам.

Гармоники представляют собой периодические искажения синусоидальных колебаний напряжения, тока или мощности. Гармоники в системах распределения мощности часто возникают в результате действия нелинейных нагрузок, таких как импульсные источники питания постоянного тока и другие регулируемые электродвигательные приводы. Гармоники могут приводить к перегреву трансформаторов, проводников и электродвигателей. Диагностический прибор позволяет измерять до 51-й гармоники при наличии функции работы с гармониками. Данные измерений соответствующих параметров, таких как постоянные составляющие тока, коэффициент нелинейных искажений (КНИ (THD)) и K-фактор, позволяют получить исчерпывающую информацию об электрическом состоянии нагрузки.

Наиболее сложны для поиска сбои, происходящие время от времени — нерегулярные. Они могут быть вызваны плохими соединениями, пылью, грязью, коррозией, дефектными проводами или разъемами, и т. п. Отключение оборудования также может быть вызвано другими факторами, таким как отключения подачи питания, просадки напряжения питания, запуски и остановки двигателя. Когда это происходит, рядом может никого не оказаться. Однако осциллограф Fluke ScopeMeter® ничего не упустит. Вы можете построить зависимости минимальных и максимальных пиковых значений или зарегистрировать линию развертки сигнала. Кроме того, при наличии дополнительной карты памяти micro SD время записи может быть увеличено до 14 дней. Этот регистратор является еще более мощным благодаря функции обнаружения событий, которая упрощает выявление и регистрацию нерегулярных сбоев. Просто установите пороговое значение для показаний прибора или осциллограммы, после чего отклонения будут отмечаться как уникальные события. Больше не требуется выполнять поиск в больших объемах данных для обнаружения неисправностей. Достаточно быстро переходить от одного отмеченного события к другому, сохраняя при этом доступ к полному массиву данных.

Функция проверки состояния промышленных шин позволяет проверить качество электрического сигнала в промышленных шинах.

В ходе проверки состояния шин передачи данных проводится анализ электрических сигналов в промышленной шине или вычислительной сети с выдачей четкой аттестационной оценки «В пределах нормы, «На границе нормы, «За пределами нормы возле каждого измеренного значения соответствующего параметра. Измеренные значения сравниваются со стандартными значениями величин для выбранного типа шины (CAN, Profi, Foundation Field, RS-232 и многие другие) или собственными эталонными значениями с иными пределами допусков. Прибор Fluke серии 125B приспособлен для проведения оценки качества сигнала во время его прохождения по сети без просмотра содержания данных. Кроме того, прибор 125B проверяет уровни сигналов, скорость, время прохождения и искажение, сравнивая их с соответствующими стандартными значениями, что позволяет обнаруживать такие неисправности, как неправильные кабельные соединения, плохие контакты, ненадежное заземление или неподходящие оконечные устройства.
