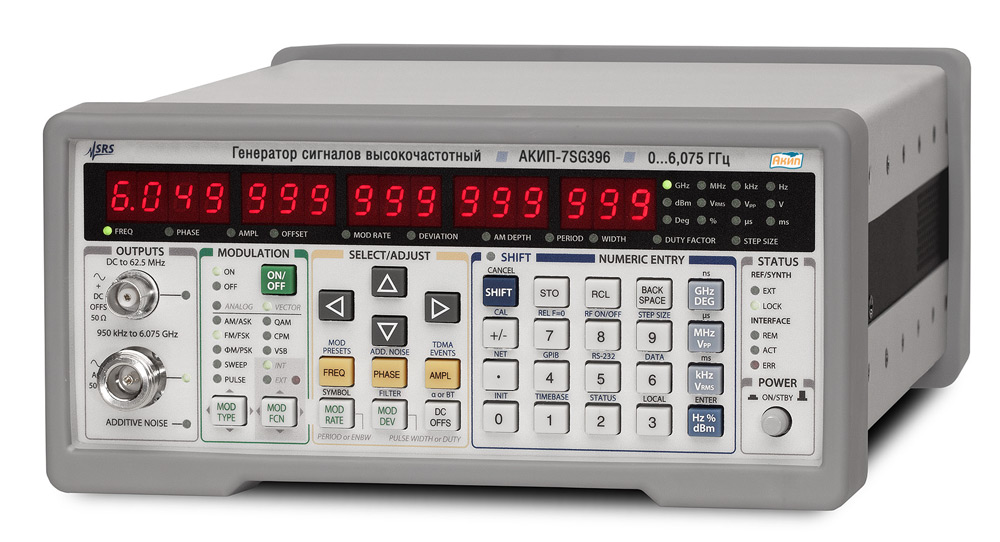

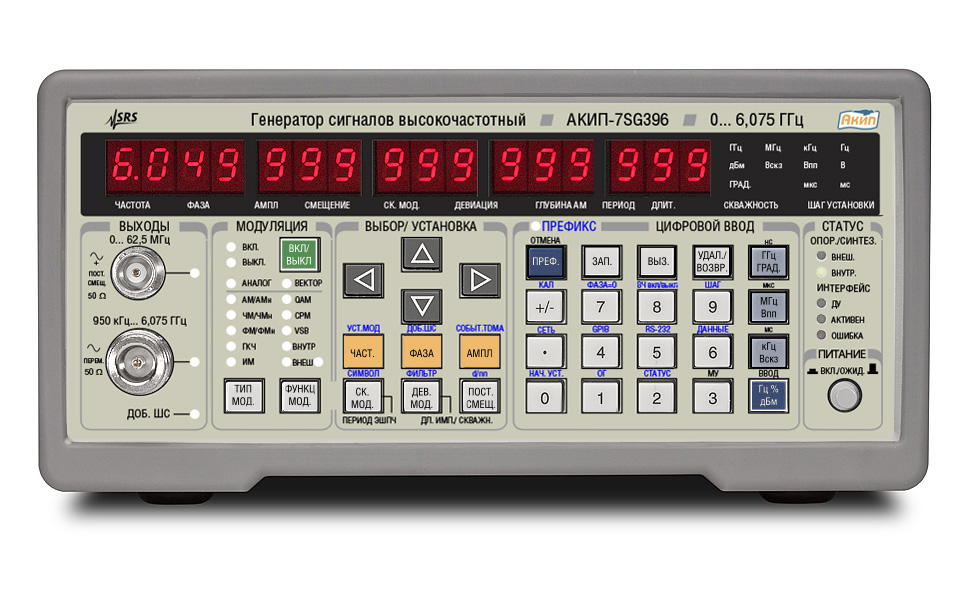

Генератор СВЧ АКИП-7SG396

Генератор радиочастотных сигналов АКИП-7SG396 с несущей частотой от DC до 6,075 ГГц, поддерживает как аналоговую, так и векторную модуляцию. В приборах используется новая технология радиочастотного синтеза, которая обеспечивает выходы с низким уровнем фазовых шумов (-116 дБн/Гц при 1 ГГц) и исключительным частотным разрешением (1 мкГц на любой частоте). В стандартную комплектацию входят как возможности аналоговой модуляции, так и векторной.

В качестве стандартного опорного генератора в приборах используется термостабилизированный осциллятор OCXO, обеспечивающий 100-кратное улучшение стабильности (и 100-кратное снижение шума в закрытой фазе) по сравнению с приборами, использующими опорный генератор TCXO

Генераторы сигналов АКИП-7SG396 основаны на новой технологии частотного синтеза, получившей название Rational Approximation Frequency Synthesis (RAFS). RAFS использует небольшие целочисленные делители в системе фазовой автоподстройке частоты (ФАПЧ) для синтеза частоты, которая близка к требуемой (обычно в пределах ±100 ppm), используя номинальную опорную частоту ФАПЧ. Опорная частота ФАПЧ, источником которой является кварцевый осциллятор с контролем напряжения, привязанный к цифровому синтезатору прямого сигнала, настраивается таким образом, что ФАПЧ генерирует точную частоту. В результате получается гибкий радиочастотный источник с низким фазовым шумом, практически бесконечным частотным разрешением.

Генераторы сигналов АКИП-7SG396 предлагают широкий спектр возможностей модуляции. Модель включает амплитудную модуляцию (АМ), частотную модуляцию (ЧМ), фазовую модуляцию (ФМ) и импульсную модуляцию. Имеется внутренний источник модуляции, а также внешний вход модуляции. Внутренний источник модуляции создает синусоидальные, линейные, пилообразные, прямоугольные и шумовые формы волн. Внешний сигнал модуляции может быть подан на вход модуляции на задней панели. Внутренний генератор модуляции доступен в виде выхода на задней панели.

В отличие от традиционных аналоговых генераторов сигналов, АКИП-7SG396 может непрерывно работать в диапазоне от постоянного тока до 62,5 МГц. А для частот выше 62,5 МГц каждый диапазон развертки охватывает более чем октаву.

Поддержка векторной модуляции сигнала в диапазоне от 400 МГц до 6,075 ГГц. Генератор имеет встроенную поддержку наиболее распространенных векторных схем модуляции: ASK, QPSK, DQPSK, π/4 DQPSK, 8PSK, FSK, CPM. QAM (от 4 до 256), 8VSB и 16VSB. Он также включает встроенную поддержку всех стандартных фильтров формирования импульсов, используемых в цифровых коммуникациях: приподнятый косинус, гауссовых, прямоугольных, треугольных и других. Наконец, он обеспечивает прямую поддержку контролируемого добавления белого гауссового шума (AWGN) в сигнальный канал.

Используя новую архитектуру для модуляции I/Q, генератор АКИП-7SG396 обеспечивает быструю и удобную генерацию формы сигнала. Генератор модулирующего сигнала поддерживает воспроизведение чистых цифровых данных. Он автоматически преобразует цифровые символы в выбранную группу I/Q со скоростью символов до 6 МГц и передает результат через выбранный фильтр формирования импульса для генерации окончательной формы волны, обновляемой в режиме реального времени на частоте 125 МГц. Этот сигнал затем накладывается в качестве модулирующего на радиочастотный сигнал с помощью стандартных методов модуляции IQ.

Предварительно настроенные протоколы связи (GSM, GSM EDGE, W-CDMA, APCO-25, DECT, NADC, PDC, TETRA и ATSC DTV) позволяют быстро настроить генератор сигнала на правильный тип модуляции, символьную скорость передачи данных, TDMA циклы работы и цифровые фильтры. Предварительно настроенные протоколы также конфигурируют цифровые выходы на задней панели согласно TDMA циклам, "Старт пакета" и "Тактовая частота". Генератор векторной модуляции может быть настроен согласно этим протоколам без использования внешних компьютеров или программного обеспечения сторонних производителей.

Формы сигналов I/Q рассчитываются в режиме реального времени. Символы сопоставляются с созвездиями, фильтруются в цифровом формате и с дискретизацией до 125 МВыб/с для I/Q модуляции через двойные 14-битные ЦАПы. Символы могут быть фиксированной структурой, псевдослучайной последовательностью из внутреннего источника или загружаться из загруженного списка пользователя длиной до 16 Мбит. Пользователь может изменить отображение созвездия.

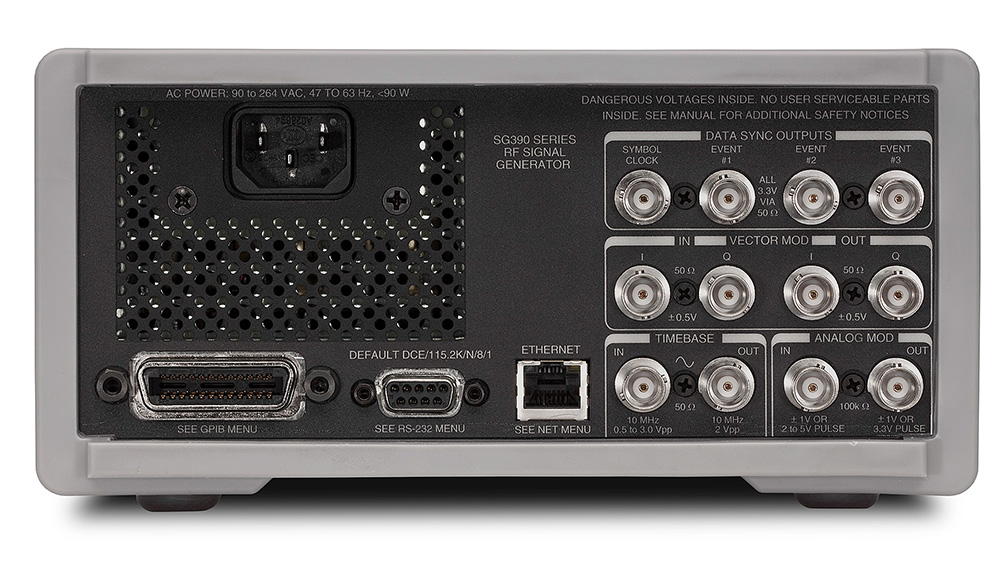

Входы и выходы I/Q модуляции с разъёмами BNC на задней панели позволяют осуществлять произвольную векторную модуляцию с помощью внешнего источника. Внешний канал сигнала поддерживает более чем 300 МГц полосы пропускания с полным диапазоном ±0,5 В и имеет входное сопротивление 50 Ом.

Все генераторы радиосигнала SRS имеют каскады усилителей и цифровых аттенюаторов для управления РЧ выходом. Пять ступеней могут обеспечивать до +25 дБ усиления до -130 дБ затухания с цифровым управлением. Во время заводской калибровки выходная мощность измеряется на 32 частотах на октаву для каждого из 156 шагов аттенюатора, чтобы заполнить матрицу памяти примерно 40 000 элементами. При установке на определенную частоту и мощность прибор интерполируется между этими матричными элементами для определения оптимальной настройки аттенюатора. Аналоговый аттенюатор используется для обеспечения разрешения 0,01 дБ между матричными элементами и компенсации остаточных тепловых эффектов.

Этот метод устраняет необходимость в прецизионных аттенюаторах и автоматических регуляторах уровня (ALC) без каких-либо потерь в производительности. Устранение ALC также устраняет нежелательные эффекты с амплитудой, импульсной и I/Q модуляцией.

Генератор АКИП-7SG396 поставляется с кварцевым термостабилизированным генератором (OCXO). Опорный генератор обеспечивает очень низкий уровень фазового шума и очень низкий уровень старения. Для существенного снижения частотного старения и повышения стабильности температуры можно заказать дополнительный рубидиевый осциллятор (Опция 04). Сигнал внешнего опорного генератора 10 МГц может быть подан на вход на задней панели.

Удаленное управление поддерживается через интерфейсы GPIB, RS-232 и LAN. Все функции прибора могут управляться и считываться через любой из интерфейсов. В энергонезависимой памяти можно сохранить до девяти конфигураций прибора.
