Генератор АКИП-3309/1
Cерия: АКИП-3309
Не доступен для заказа
| Стоимость поверки (с НДС): |
5 700 Р
|
| Торговая марка: | АКИП |
| Срок гарантии (лет): | 1 |
| ФИФ ОЕИ: | №72919-18 до 26.10.2029 г. |
| Страна производитель: | ИТАЛИЯ |
| Количество каналов | 2 |
| Частотный диапазон ОТ | 0,125 Гц |
| Частотный диапазон ДО | 125 МГц |
| Опорный генератор (погрешность установки частоты) | ±5×10-6 |
| Выходной уровень (минимум) | 10 мВпик-пик |
| Выходной уровень (максимум) | 5 Впик-пик |
| Выходной импеданс (Ом) | 50 |
| BURST Пакетный режим | да |
| Экран (см, разрешение) | Емкостной сенсорный | ЖК | 17,78 см |
| Особенности | Длительность фронта/среза - ≤100 пс Регулировка смещения ±2,5 В. Минимальная длительность импульса от 300 пс. Формирование - одиночного, парных импульсов, последовательности из 3-х и 4-х импульсов, последовательность тактовых импульсов (clock). Максимальная частота до 500 МГц (формирование в режиме «4 импульса»/quadruple). Опция - монтаж в 19” стойку, высота корпуса 3U. |
| Интерфейс | USB | LAN |

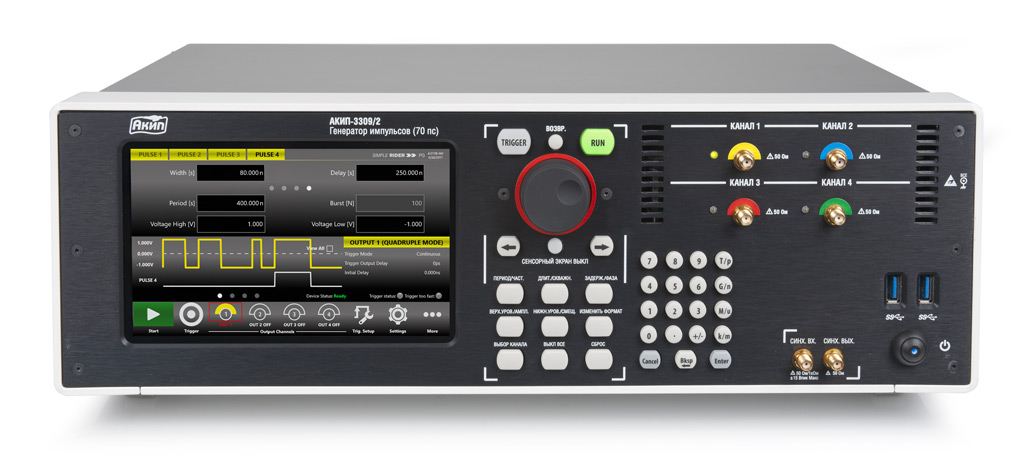

Генератор импульсов АКИП-3309/1
Программно-аппаратная архитектура обеспечивает возможность генерации сложных импульсов и последовательностей, в том числе выдачу однократного или парных импульсов (double pulse), последовательности из 3-х или 4-х импульсов (trial/ quad pulse) с полностью независимыми временными параметрами. Выходной импульс имеет минимальный выброс на вершине и в паузе (overshoot) и минимальную неравномерность вершины (ringing).
Генератор имеет цифро-аналоговый преобразователь (ЦАП/ DAC) с частотой дискретизации 16 ГГц в реальном времени и 16-битным разрешением по вертикали. Благодаря этому обеспечивается превосходное воспроизведение и точность формы выходного колебания (signal integrity) в сочетании с простым в использовании пользовательским интерфейсом на основе сенсорного дисплея (SimpleRider™). Настройка и генерация требуемого импульса потребует буквально нескольких касаний экрана генератора.
Технология RiderEdge™ обеспечивает на всех каналах формирование импульсного сигнала прямоугольной формы с быстрым фронтом и максимальной частотой следования до 60 МГц.
| Генератор АКИП-3309/1 | 1 шт. |
| Шнур питания | 1 шт. |
| Сопроводительная документация | 1 комплект |
