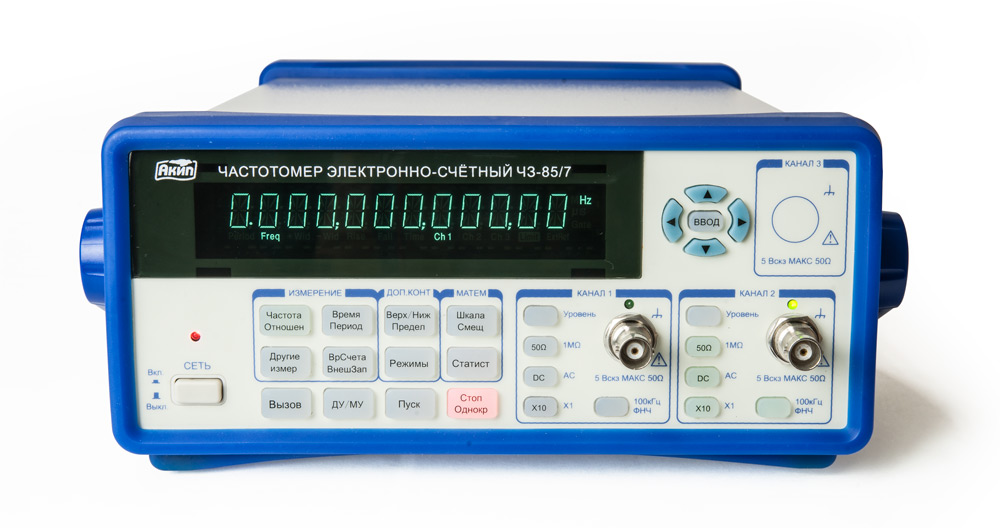

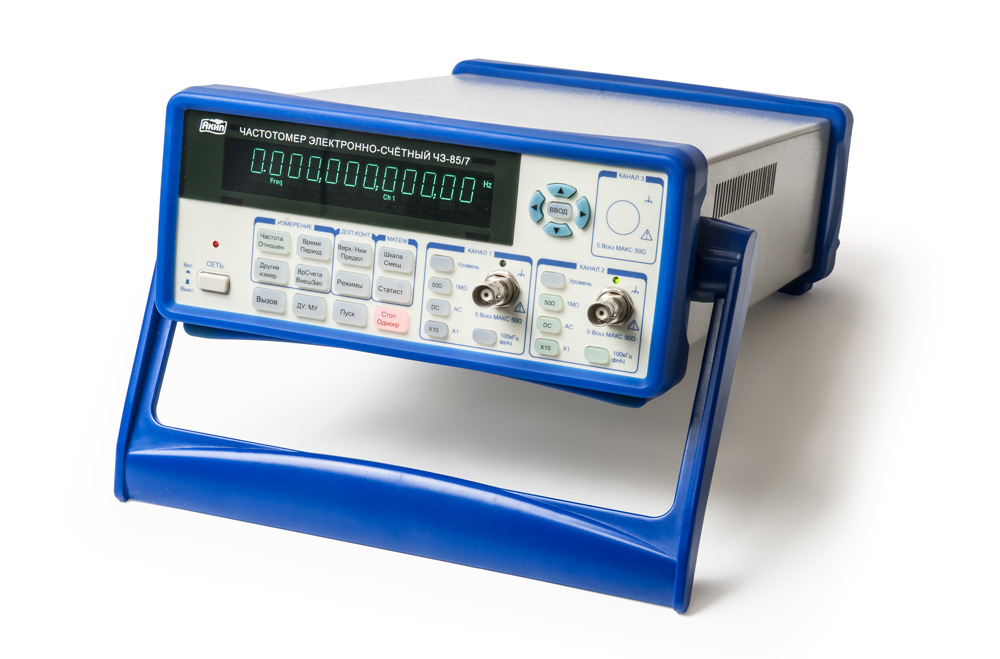

Частотомер Ч3-85/7

Частотомеры электронно-счетные Ч3-85/4, Ч3-85/5, Ч3-85/6, Ч3-85/7 предназначены для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, а в моделях Ч3-85/5, Ч3-85/6, Ч3-85/7 дополнительно временного интервала, фазового сдвига между сигналами, длительности, коэффициента заполнения и количества импульсов.

Электронно-счетные частотомеры Ч3-85/4, Ч3-85/5, Ч3-85/6, Ч3-85/7 построены на сверхбольших интегральных схемах и технологии ПЛИС.При выполнении частотных измерений по каналу 1 обеспечивается статистическая обработка результата измерения: среднее, минимальное, максимальное и относительное значения, СКО, девиация Аллана. Частотомеры имеют встроенный кварцевый генератор с тактовой частотой 10 МГц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц. Приборы имеют перестраиваемый измерительный частотный диапазон, малые размеры, простую систему управления.

Модификации (модели) частотомеров различаются числом разрядов индикатора, опциями расширения частотного диапазона и измерительными функциями.

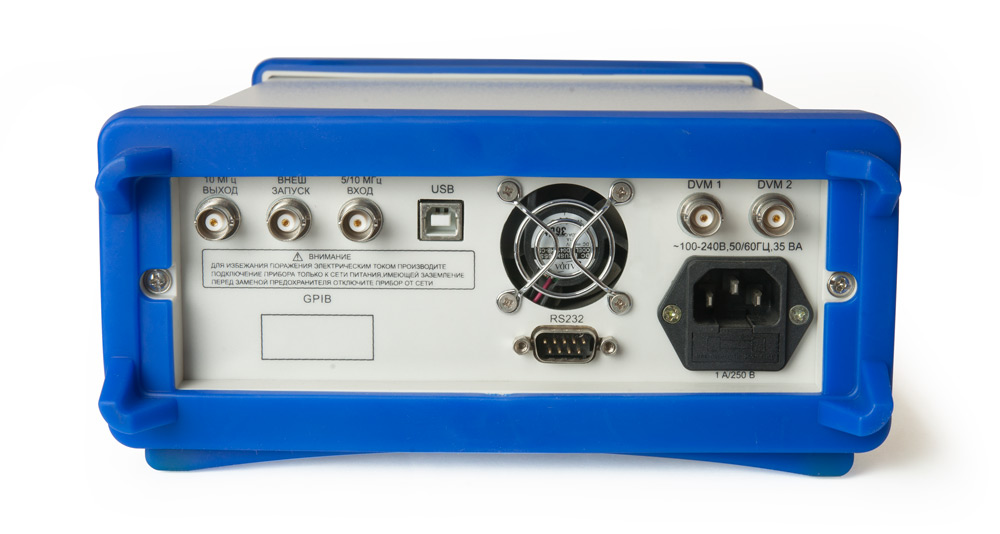

На задней панели частотомеров расположены разъем шнура сетевого питания, гарантийная пломба, выход опорного генератора, входы внешнего запуска и внешнего опорного генератора, а также наклейка с указанием используемой в частотомере опции опорного генератора.
