Новые модели генераторов сигналов произвольной формы серий Wave Standard и Wave Exciter от компании Tabor

../../upload/old-site/photos/ws8351.jpg

../../upload/old-site/photos/ws8352.jpg

../../upload/old-site/photos/ws8351.jpg

../../upload/old-site/photos/ws8352.jpg

Компания Табор Electronics анонсировала расширение популярной серии генераторов сигналов произвольной формы Wave Standard и модернизацию модельного ряда  высокоскоростных генераторов Wave Exciter.

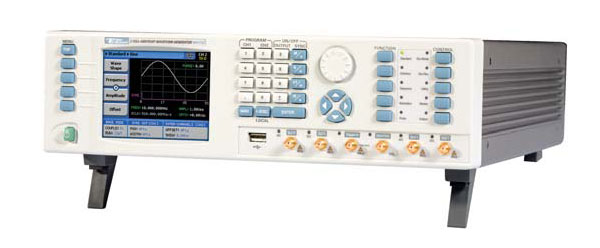

Серия Wave Standard (WS) была разработана с учётом возросших потребностей инженеров-разработчиков для тестирования современной РЭА и устройств передачи данных. Новые генераторы WS8351 и WS8352  поддерживают более широкий спектр измерительных приложений, имея при этом лучшее соотношение «цена/качество» и функциональность. Новинки обеспечивают самую высокую в своём классе производительность по одному каналу или по двум полностью независимым выходам (в зависимости от модели).

В новых моделях  Wave Standard  максимальная частота выходного сигнала составляет до 350 МГц для синусоидальной формы, до 250 МГц для меандра/ импульса,  125 МГц  для других стандартных форм (треугольник,  пила, Sin(x)/x, гауссовский и экспоненциальный сигналы, шум).

В дополнение к режиму функционального генератора и генератора сигналов произвольных форм, модели WS8351 и WS8352 обеспечивают высокую точность при формировании импульсов.

Генераторы имеют ЦАП с частотой дискретизации 2 ГГц, объем памяти 512 Кбайт для формирования произвольных сигналов и обеспечивают выходной  уровень сигнала до 4 Впик-пик на нагрузке 50 Ом. Модуляция: AM, FM, FSK, PSK, режим ГКЧ.

Новинки традиционно имеют удобное управление с передней панели, применен цветной TFT ЖК-дисплей. Дистанционное управление обеспечивается через интерфейсы GPIB, USB 2.0, LAN с поддержкой LXI Класса C. Доступно сохранение/воспроизведение данных во внутреннюю память 1 ГБ или на внешний носитель. В комплекте программное обеспечение ArbConnection для создания сигналов произвольной формы, поддержка драйверов LabView. Мощный редактор импульсных сигналов и кодовых последовательностей PulseComposerTM  включает в себя специальные режимы, такие как, программируемое время перехода, многоуровневая последовательность, конфигурирование произвольного потока бит, амплитудно-импульсная модуляция, используя NRZ или RZ режимы со скоростями передачи данных до 350 Mбит/с.

Такие возможности новинок позволяют формировать различные сложные сигналы на очень высоких скоростях. По совокупности технических характеристик WS8351 и WS8352 являются самыми универсальными генераторами на рынке в сегменте функциональных/ произвольных/ импульсных генераторов, имея  привлекательную цену.

Другая серия Wave eXciter (WX) - является вершиной в разработке генераторов сигналов произвольной формы Hi-End класса компании Tabor. Генераторы этой серии в 2011 г. были признаны лучшими источниками сигнала по результатам ежегодного конкурса «Best in Test», проводимого авторитетным научно-техническим журналом «Test & Measurement World». (Новости (16.05.11): Генераторы произвольной формы серии WaveXciter Tabor Electronics – победитель в номинации лучший источник сигнала!).

Модели WX1281B, WX1282B и WX2181B, WX2182B (с индексом «В») включают ряд новаций, призванных расширить область их применения в тестировании современных цифровых систем передачи данных.  Усовершенствованные генераторы  охватывают почти большой круг измерительных приложений и позиционируются как лучшие высокоскоростные AWG генераторы в своем классе.

Новинки помимо более широкой полосы частот, обеспечивают еще более «чистый», неискаженный сигнал за счет улучшенного ЦАП и наличия расширенного динамического диапазона без паразитных составляющих (SFDR). Они обладают более широким набором схем модулирования, позволяют произвести точную подстройку фазы сигналов, их смещения и дисбаланса между каналами. Эти характеристики позволяют генераторам быть идеальным источником для IQ-модуляции. Встроенный редактор шаблонов и импульсных сигналов PulseComposerTM, позволяет формировать импульсы любой сложности, а также последовательности импульсов со скоростями до 2 Гбит/с.

Основные возможности WX1281B, WX1282B и WX2181B, WX2182B:

  • Максимальная частота выходного синусоидального сигнала 500 МГц (WX1281B, WX1282B) или 1 ГГц (WX2181B , WX2182B)
  • Один (WXхххх1В) или два дифференциальных канала (WXхххх2В),
  • Высокое  разрешение по амплитуде (разрядность ЦАП увеличена до 14 бит);
  • Частота дискретизации от 1,25 ГГц до 2,3 ГГц (в зависимости от  модели)
  • Память для формирования сигналов произвольной формы 16 МБ (стандартно), опция -32 МБ;
  • 3-х диапазонный выход, амплитуда до 4 Впик-пик на нагрузке 50 Ом (в зависимости от частоты);
  • Подстройка сдвига (временного смещения) между каналами  в диапазоне -3 нс … +3 нс с разрешением 10 пс;
  • Пакет PulseComposerTM   для создания импульсных сигналов и кодовых последовательностей;
  • Два дифференциальных маркера (для 2-х канальных моделей) с программируемой длительностью и амплитудой;
  • Программируемый запуск (по событию, удержание, остановка, перезапуск)
  • Расширенный редактор последовательностей для настройки сценариев;
  • Сохранение/воспроизведение данных во внутреннюю память 4 ГБ или на внешний носитель;
  • Дистанционное управления через интерфейсы GPIB, USB 2.0, LAN с поддержкой LXI Класса C

Генераторы серии Wave eXciter являются идеальным инструментом в таких областях современной прикладной науки, как  тестирование радаров и РЛС, анализ систем тактовой синхронизации ЦСП, отладка цифровых шин управления, последовательных шин передачи данных, оценка качества канала передачи данных и др.

05.08.2011
Модели:  WS8351 | WS8352
