АКИП-4140 - передовая серия осциллографов с разрядностью АЦП 12 бит и полосой пропускания до 500 МГц

АКИП-4140/3
АКИП-4140/3
АЦП 12 бит
АЦП 12 бит

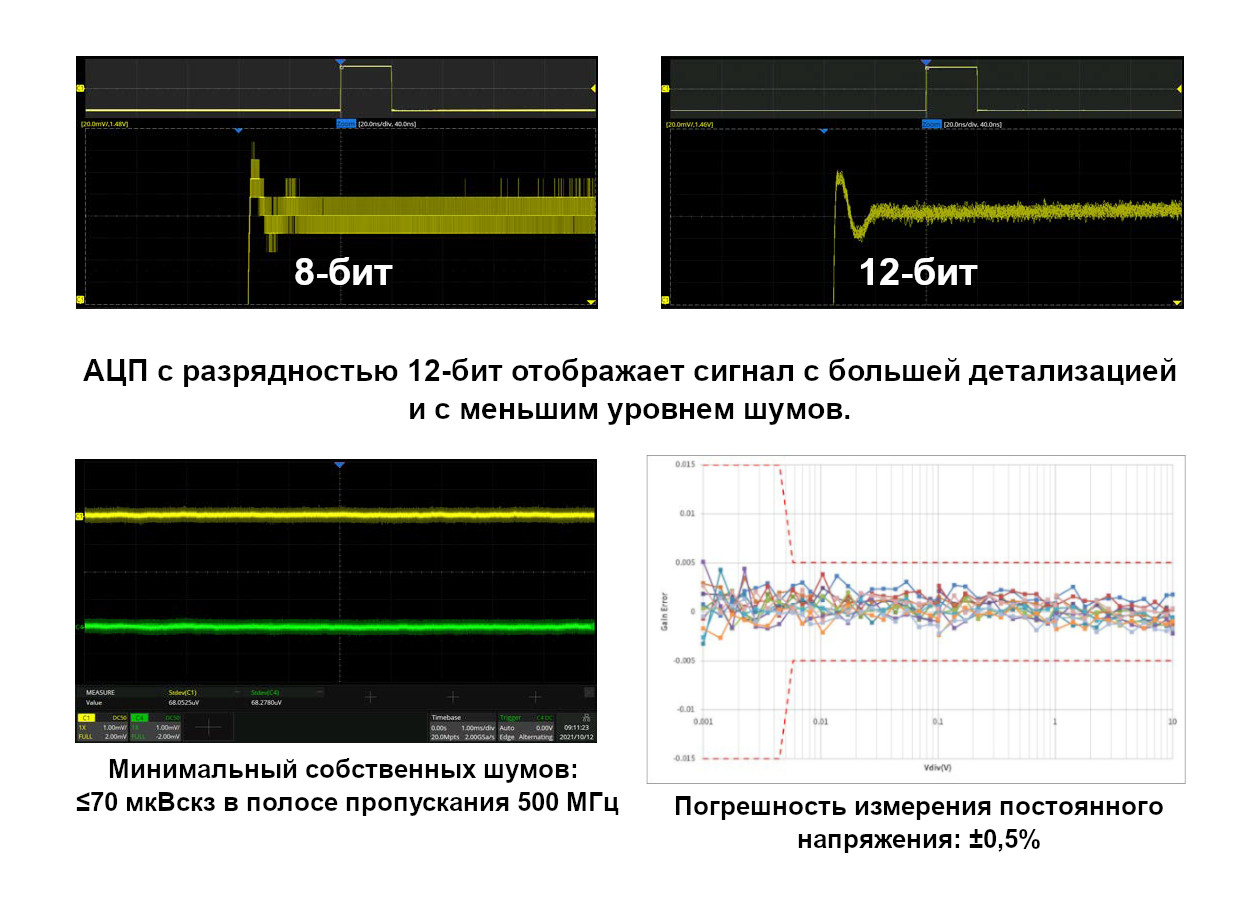

Представляем новую серию цифровых осциллографов АКИП-4140 под торговой маркой АКИП™. Новая серия АКИП-4140 это осциллографы высокого разрешения, с разрядностью АЦП 12 бит и уровнем собственных шумов не более 70 мкВ в полосе пропускания 500 МГц. Осциллографы серии АКИП-4140 позволяют отображать захваченные сигналы с высоким уровнем детализации и с нюансами, теряемые при использовании 8-битного осциллографа. При использовании в осциллографе АЦП с разрядностью 12 бит измерения являются более точным и не подверженными влиянию шумов квантования.

Серия АКИП-4140 состоит из четырех моделей с полосами пропускания 100 МГц, 200 МГц, 350 МГц и 500 МГц соответственно, каждая модель имеет 4 аналоговых канала и опционально может быть оснащена 16-ю цифровыми каналами. Максимальная частота дискретизации составляет 2 ГГц, максимальный объем памяти 200 МБ.

Осциллографы серии АКИП-4140 имеют возможность увеличения полосы пропускания при использовании соответствующих программных опций. Полоса пропускания 500 МГц в модели АКИП-4140/4, доступна только при 2-х активных каналах, при активных 4-х каналах полоса пропускания снижается до 350 МГц. Ниже представлен перечень всех доступных моделей осциллографов в серии АКИП-4140, а так же перечень опций расширения полосы пропускания.

Модель

Характеристика

АКИП-4140/1

4 канала, полоса пропускания 100 МГц

АКИП-4140/2

4 канала, полоса пропускания 200 МГц

АКИП-4140/3

4 канала, полоса пропускания 350 МГц

АКИП-4140/4

4 канала, полоса пропускания 500 МГц

SDS2000HD-BW1T2

Программная опция увеличения полосы пропускания с 100 МГц до 200 МГц.

SDS2000HD-BW1T3

Программная опция увеличения полосы пропускания с 100 МГц до 350 МГц.

SDS2000HD-BW1T5

Программная опция увеличения полосы пропускания с 100 МГц до 500 МГц.

SDS2000HD-BW2T3

Программная опция увеличения полосы пропускания с 200 МГц до 350 МГц.

SDS2000HD-BW2T5

Программная опция увеличения полосы пропускания с 200 МГц до 500 МГц.

SDS2000HD-BW3T5

Программная опция увеличения полосы пропускания с 350 МГц до 500 МГц.

Внимание:

  • Программные опции расширения полосы пропускания выполнены в виде электронного ключа, который необходимо ввести в меню прибора.
  • Опции устанавливаются конечным пользователем, без необходимости передавать прибор в сервисный центр.

В новой серии реализована усовершенствованная технология SPO (Super Phosphor Oscilloscope). Использование передовой технологии SPO позволило увеличить скорость обновления экрана до 100.000 осциллограмм в секунду в обычном режиме сбора данных и до 500.000 в режиме сегментированной развертки. Кроме увеличения скорости обновления экрана добавляется возможность включения в меню прибора функции визуализации сигнала с отображением 256 уровней интенсивности свечения луча, что обеспечивает при отображении осциллограммы яркостную или цветовую градацию разверток в зависимости от частоты их повторения. Технология SPO позволяет обнаружить редкие события, аномалии и вариации в сигнале (модуляция яркости). Как результат - максимально достоверное отображение сигнала на экране.

Осциллографы новой серии АКИП-4140 получили емкостный сенсорный экран с поддержкой технологии Multi-touch, разрешение составляет 1024 x 600 (8х10 делений), диагональ 25,65 см.

Новая серия АКИП-4140 в базовой версии имеет возможность декодирования протоколов I2C, SPI, UART/RS232, CAN, LIN, а также имеется ряд дополнительных опциональный возможностей: 16-канальный логический анализатор, декодирование протоколов (I2S, MIL-1553, FlexRay, CAN FD, , Manchester), функциональный генератор сигналов до 25 МГц.

Осциллографы серии АКИП-4140 имеют минимальный в своем классе коэффициент отклонения (Коткл.) от 500 мкВ/дел, усовершенствованную аппаратную схему синхронизации, а также высокую стабильность запуска системы сбора данных с ультранизким уровнем собственного джиттера.

Возможность частотного анализа, математическая функция БПФ, в осциллографах серии АКИП-4140 выполняется на интервале 2М точек, что в несколько раз повышает измерительные возможности в сравнении с моделями одного класса, где частотный анализ выполняется, как правило, на длине 16К точек.

Для серии АКИП-4140 доступна опциональная возможность активации программной опции функционального генератора сигналов до 25 МГц с возможностью формирования сигналов произвольных форм (AWG). Выходной разъем генератора сигналов расположен на задней панели осциллографа. Осциллографы АКИП-4140, при активации опции генератора полностью совместимы с софтом EasyWave, который позволяет создавать собственные формы в оболочке управляющего ПО с последующей передачей на прибор для формирования этих сигналов на выходе генератора.

Опция генератора сигналов в серии АКИП-4140 позволяет выполнять анализ логарифмической амплитудно-фазовой частотной характеристики пассивных или активных цепей. Данная функция позволяет использовать осциллограф для замены более дорогих специализированных приборов в менее требовательных измерительных приложениях.

Особенности и ключевые преимущества:

  • Разрядность АЦП 12 бит
  • Максимальная полоса пропускания до 500 МГц
  • Возможность расширения полосы пропускания программными опциями (электронный ключ)
  • Максимальная частота дискретизации 2 ГГц
  • Максимальный объем памяти 200 МБ
  • Емкостной сенсорный экран с технологией Multi-touch
  • Высокая скорость сбора данных: до 100.000 осц./сек (до 500.000 осц./сек в режиме сегментированной развертки).
  • Расширенное меню синхронизации и запуска сбора данных (9 видов, в т.ч. HDTV)
  • Сегментированная память: до 80.000 сегментов (с отображением межсегментного времени).
  • Режим “Поисковая машина” - поиск событий в отображаемом сигнале по условиям заданным пользователем. Каждое найденное событие отмечается маркером.
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм для обнаружения предыдущих аномалий (прокрутка назад во времени)
  • Автоизмерения (50 параметров) и курсорные измерения (ΔU; ΔT; 1/ΔT)
  • Расширенные функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)
  • Режим БПФ на интервале 2М точек
  • Статистическая обработка результатов измерений
  • Цифровая растяжка (zoom), допусковый контроль (тест по маске)
  • Интерполяция Sin(x)/x, режим Х-Y
  • Синхронизация и декодирование: I2C, SPI, UART/RS232, CAN, LIN – стандартно, I2S, MIL-1553, FlexRay, CAN FD, Manchester (только декодирование) – опция
  • Осциллограф смешанных сигналов (16 цифровых каналов) – опция
  • Генератор сигналов (функциональный + СПФ – опция); частота дискретизации 125 Мвыб/с, диапазон до 20 МГц (синус), разрешение 1 мкГц. 45 встроенных форм сигнала. Разрядность ЦАП 14 бит, длина памяти для произвольной формы - 16000 точек. Выходной уровень до 1,5 Впик (50 Ом).
  • Программная опция ПКЭ - полный набор измерений и анализа электрической мощности для повышения эффективности тестировании импульсных источников питания и схем силовых устройств.

Новая серия осциллографов АКИП-4140 – это новый виток эволюции осциллографов среднего ценового сегмента. В первые в данном сегменте можно получить прибор с полосой пропускания 500 МГц, частотой дискретизации до 2 ГГц и с АЦП 12 бит, для достоверного и точного отображения сигналов.

Опциональная возможность расширения полосы пропускания, богатый набор стандартных и опциональных возможностей делают новую серию осциллографов максимально гибкой и подходящей самому широкому спектру специалистов от инженеров по ремонту оборудования до инженеров-разработчиков РЭА, для применения научной сфере и задач НИОКР.

14.06.2022
Модели:  АКИП-4140/1 | АКИП-4140/2 | АКИП-4140/3 | АКИП-4140/4 | SDS2000HD-BW1T3 | SDS2000HD-BW1T5 | SDS2000HD-BW2T3 | SDS2000HD-BW2T5 | SDS2000HD-BW3T5 | SDS2000HD-BW1T2
