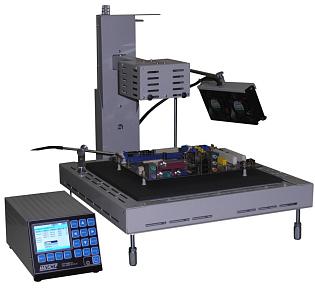

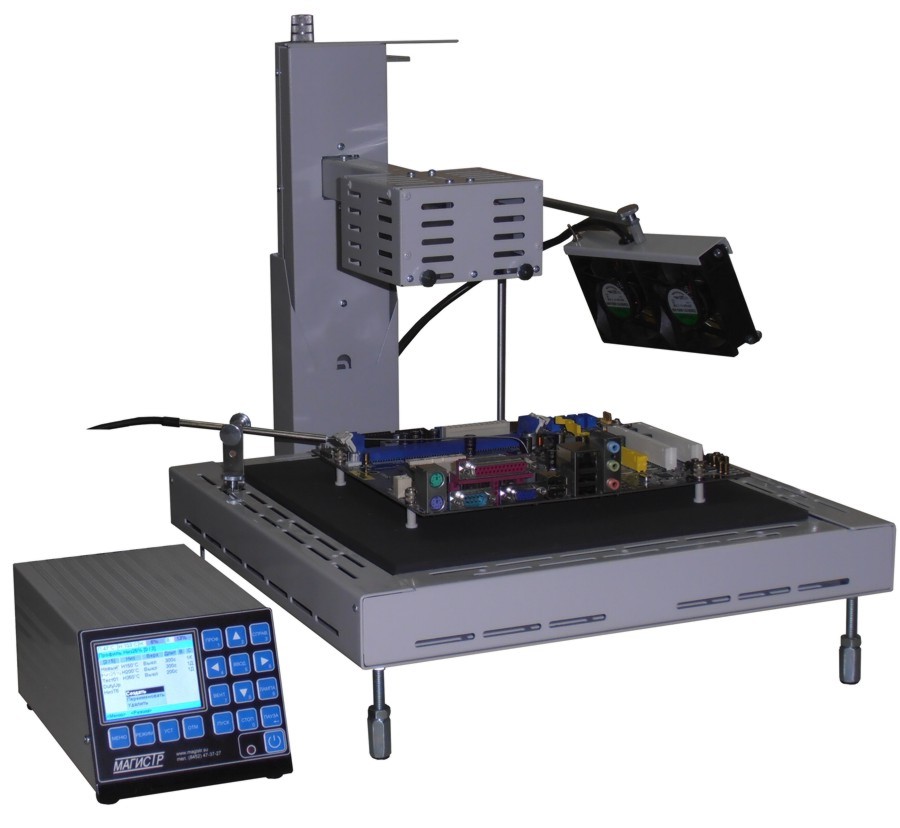

Паяльно-ремонтная станция Магистр Ц20-ИКМ, 280х300мм
Паяльно-ремонтная станция с инфракрасным нагревом по управляемому двухстороннему термопрофилю.
Встроенный вакуумный экстрактор (через верхний нагреватель) в кварцевом исполнении.
Ручной манипулятор вакуумного пинцета и мощный компресор
Точное поддержание заданных температур в термопрофилях благодаря внесению термодатчика в зону пайки.
Поддерживает технологию бессвинцовой пайки.
Комплект фторопластовых стойек допускает крепление печатных плат со сложной геометрией. Крепление стоек осуществляется через отверстия или за край платы.
Раздельное исполнение нижнего и верхнего подогрева позволяет работать на всей поверхностии спользуемой платы, в том числе и с корпусами расположенными на самом краю платы.
Наличие блока вентиляторов для принудительного охлаждения.
Соединение блока управления и ПК обеспечивается через стандартный удлинительный кабель (нуль-модемный RS-232) с разъемами DB9S и DB9Р, также возможно использование преобразователей USB-COM.
Верхний нагрев — керамический нагреватель
Нижний нагрев — ИК-излучатель
Наименование параметра, характеристики Значение
Питание от сети переменного тока (частотой 50±1 Гц) напряжением , В 198-242
Потребляемая мощность, ВА, не более 2700
Минимальная поддерживаемая температура, ºС 100
Максимальная поддерживаемая температура, ºС 300
Точность поддержания температуры, не хуже ,% ± 5
Максимальная скорость нагрева, ºС/сек 1.0
Мощность нижнего ИК-излучателя, Вт 2400
Мощность верхнего керамического излучателя, Вт 250
Максимальное количество термопрофилей 250
Минимальный размер зоны пайки, мм 20 х 20
Максимальный размер зоны пайки, мм 60 х 60
Максимальный размер устанавливаемой платы, мм 300 x 400
Габаритные размеры блока управления, мм, не более 220x120x100
Масса блока управления, кг, не более 2
Габаритные размеры блока нижнего нагрева, мм, не более 410x350x150
Масса блока нижнего нагрева, кг, не более 8
Габаритные размеры блока верхнего нагрева, мм, не более 400x340x450
Масса блока верхнего нагрева, кг, не более 5
